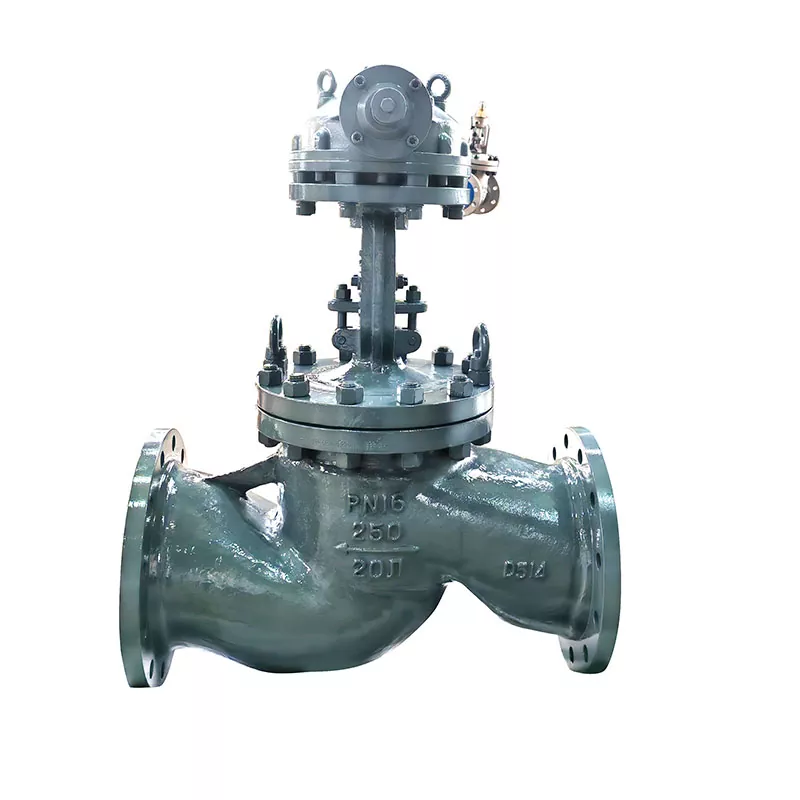

Vanne à soupape à bride à engrenage conique pour haute pression

Le robinet à soupape à bride à engrenage conique pour haute pression de Hanno Valve est doté d'un corps en acier moulé de 25 L combiné à un disque en acier forgé A105 à surface dure avec un alliage 13Cr. Cette interface de siège métallique résiste à l'érosion sévère par cavitation et à l'usure particulaire couramment rencontrées dans les conduites d'eau d'alimentation de chaudière et de vapeur saturée. Conçue conformément aux normes API 600, BS 1873 et GOST, la vanne utilise un joint enroulé en spirale en acier inoxydable 304 et en graphite flexible ainsi qu'une garniture de tige en graphite moulée sous pression pour maintenir une étanchéité nulle sous choc thermique. Soutenue par les certifications ISO9001 et API, Hanno Valve soumet chaque unité à des tests 100 % hydrostatiques, pneumatiques et radiographiques, offrant ainsi aux raffineries et aux centrales électriques une solution d'isolation durable et nécessitant peu d'entretien.

Avantages d'ingénierie

• Avantage mécanique de précision :Le réducteur à couple conique à rapport élevé permet un actionnement par un seul opérateur sans barres de triche, alors que les vannes à volant standard calent fréquemment ou nécessitent des actionneurs pneumatiques externes.
• Qualité des moules et des pièces moulées en interne :Contrairement aux fournisseurs d'assemblage uniquement, Hanno produit ses propres pièces moulées haute densité de 25 L en utilisant la technologie du sable prérevêtu, éliminant complètement la microporosité et les inclusions de sable internes.
• Joint de tige et de chapeau triple couche :Le robinet à soupape à bride à engrenage conique pour haute pression est doté d'une boulonnerie en alliage à haute résistance A193‑B7/A194‑2H associée à une garniture en graphite extensible pour répondre aux normes strictes sur les émissions fugitives.

Spécifications techniques

Champs d'application

• Isolation de vapeur haute pression :Conduites de vapeur principales et isolation des dérivations dans les centrales électriques (par exemple, projets du China Huadian Group).
• Usines de synthèse chimique :Unités de séparation d'hydrocarbures à haute pression différentielle.
• Systèmes d’alimentation en eau de chaudière :Conduites d'admission d'eau à grande vitesse ne nécessitant aucune cavitation du siège.

Certifications de qualité

• Certifications :Gestion de la qualité ISO9001, ISO14001 environnemental, API 600, marque CE, licence d'équipement spécial TS Chine, certification Russie TC 010/032.
• Contrôle qualité interne :Détection 100 % non destructive des défauts (UT/MT), analyse chimique spectrale, tests par ultrasons d'épaisseur de paroi, tests d'impact à basse température et tests de pression hydrostatique coque/siège.
• Documentation de test :Certificats de test en usine (MTC) selon EN 10204 3.1 fournis avec chaque commande.

Guide de sélection

1. Identifiez les paramètres de flux :Confirmez la pression de fonctionnement, la température maximale du fluide et la viscosité du fluide.
2. Sélectionnez Terminer la connexion :Choisissez RF à bride (face surélevée), RTJ (joint de type anneau) ou BW (soudure bout à bout).
3. Vérifiez l'orientation de la boîte de vitesses :Volant standard monté sur le dessus ; Extensions d'engrenages coniques à montage latéral disponibles sur demande.

Logistique, emballage et garantie

• Conditionnement:Caisses en bois d'exportation robustes avec emballage sous vide résistant à l'humidité et protections d'extrémité de bride.
• Assistance après-vente :Manuels d'installation détaillés, guides de maintenance vidéo et conseils techniques à vie.
• Politique de garantie :18 mois à compter de l'expédition ou 12 mois à compter de l'installation, y compris le remplacement gratuit des composants en cas de défauts de fabrication.

Foire aux questions (FAQ)

Comment l'opérateur à engrenages coniques contribue-t-il à l'arrêt haute pression ?

Les conduites haute pression exercent une poussée importante sur le disque de la vanne. La boîte d'engrenages coniques multiplie le couple d'entrée, permettant aux opérateurs de bien asseoir le disque contre la résistance à l'écoulement sans effort excessif.

Cette vanne peut-elle résister à des chocs thermiques sévères lors du démarrage de la vapeur ?

Oui. Le robinet à soupape à bride à engrenage conique pour joint en graphite haute pression combiné à un matériau de tige 2Cr13 fournit des coefficients de dilatation thermique stables, empêchant la liaison de la tige ou les fuites du joint du corps.

Soutenez-vous l’inspection par un tiers (TPI) avant expédition ?

Oui, nous accueillons les inspecteurs SGS, BV, TÜV ou désignés par le client pour le contrôle dimensionnel, la vérification des matériaux et les tests de pression hydrostatique dans notre usine.
