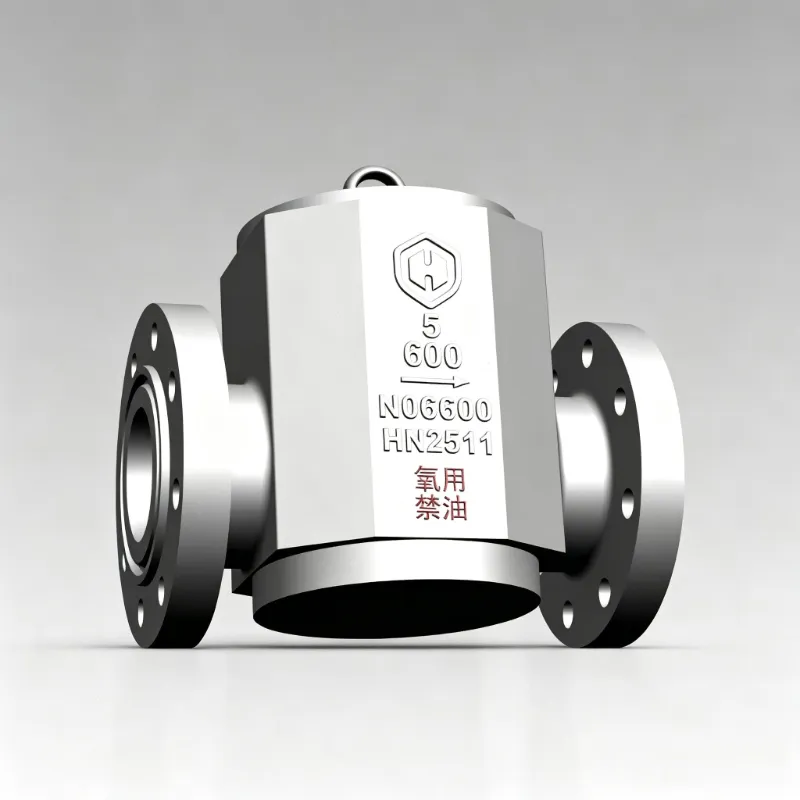

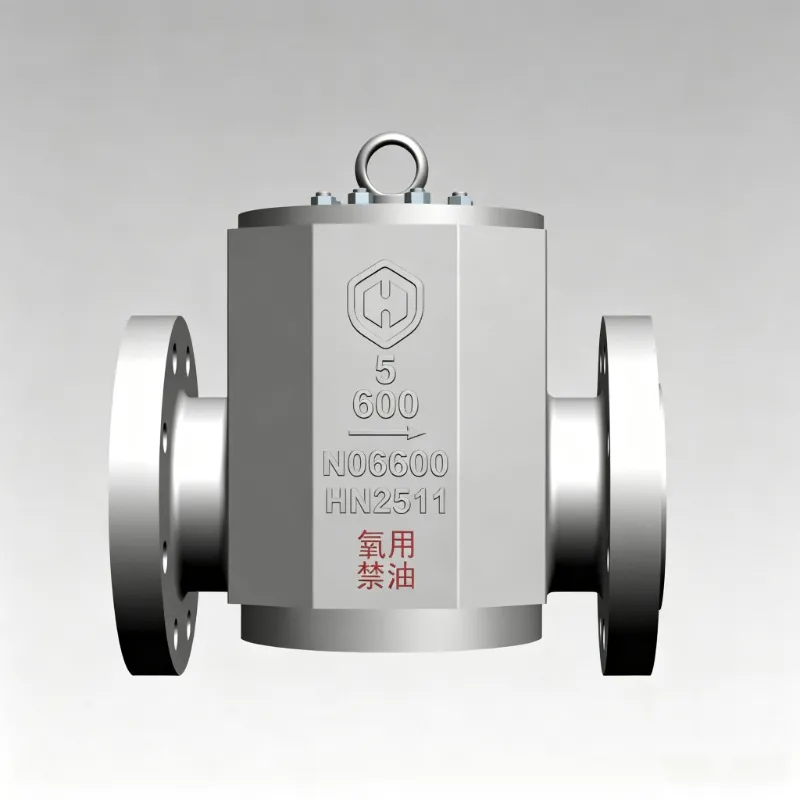

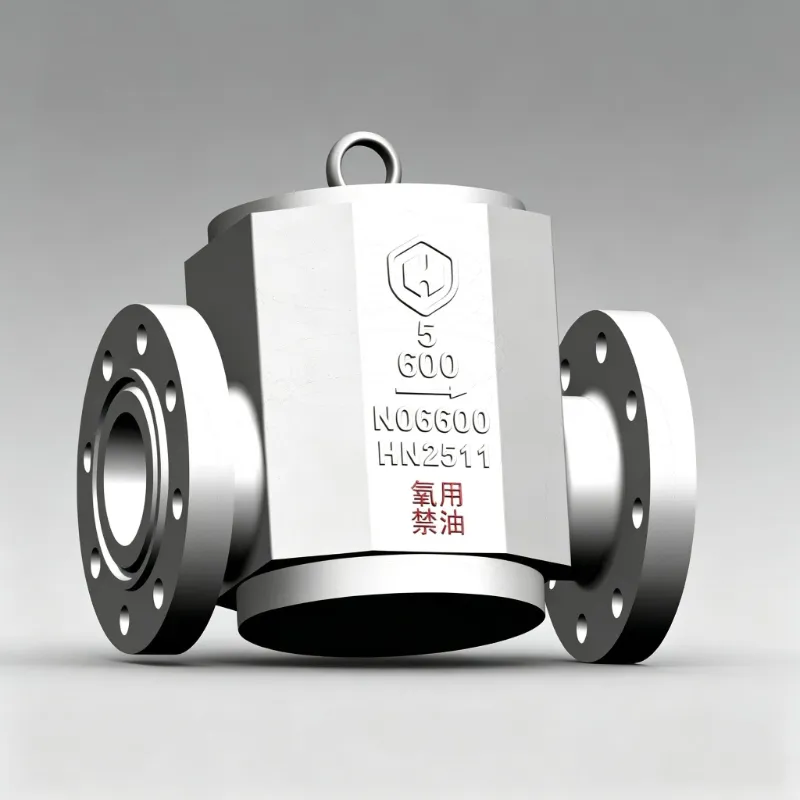

Clapet anti-retour forgé gratuit

Hanno Valve fabrique le clapet anti-retour forgé gratuit en Chine pour des applications industrielles exigeantes. Ce clapet anti-retour à battant est fabriqué en Inconel 600 et conçu pour le service d'oxygène. Toutes les pièces de vannes subissent un traitement de dégraissage strict avant la livraison.

Conception de clapet anti-retour à battant pour un débit unidirectionnel

Un clapet anti-retour est une vanne automatique qui permet au fluide de s'écouler dans un sens et empêche le reflux.

Ce clapet anti-retour forgé gratuit utilise un disque de type pivotant. Le disque se déplace dans le sens du fluide et se ferme lorsque le flux inverse se produit, aidant ainsi à empêcher le reflux dans le pipeline.

La vanne convient aux applications où une protection contre le flux inverse est requise pour les canalisations et les équipements connectés.

Forgeage gratuit et matériau Inconel 600

Cette vanne est fabriquée à l'aide de la technologie de forgeage libre. Par rapport à une structure coulée conventionnelle, le processus de forgeage peut fournir des propriétés mécaniques améliorées et une structure de grain raffinée.

La vanne utilise de l'Inconel 600, un alliage nickel-chrome utilisé pour les applications nécessitant une résistance à la corrosion et des performances à haute température.

Selon les exigences techniques fournies, le matériau est également soumis à des exigences en matière de composition chimique, de traitement thermique et de structure métallographique.

Conçu pour le service d'oxygène

Le service d'oxygène accorde une importance particulière à la propreté des composants des vannes.

Pour cette application, toutes les pièces de la vanne subissent un traitement de dégraissage strict. Le processus de dégraissage est une partie importante de la préparation de la vanne pour le service oxygène.

Les exigences techniques fournies précisent également les exigences relatives à la propreté de la vanne et de ses composants.

Spécifications techniques

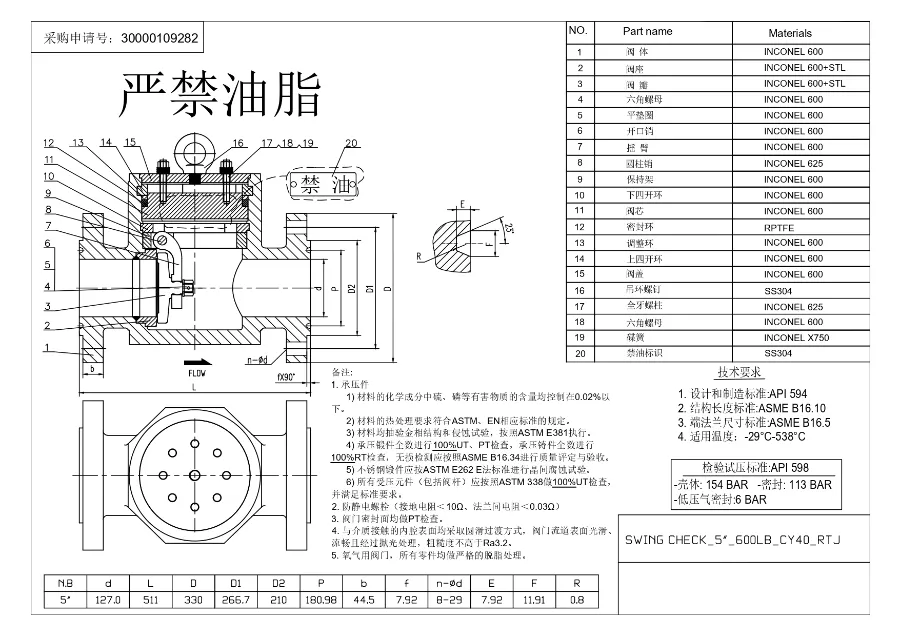

1. Nomenclature (BOM)

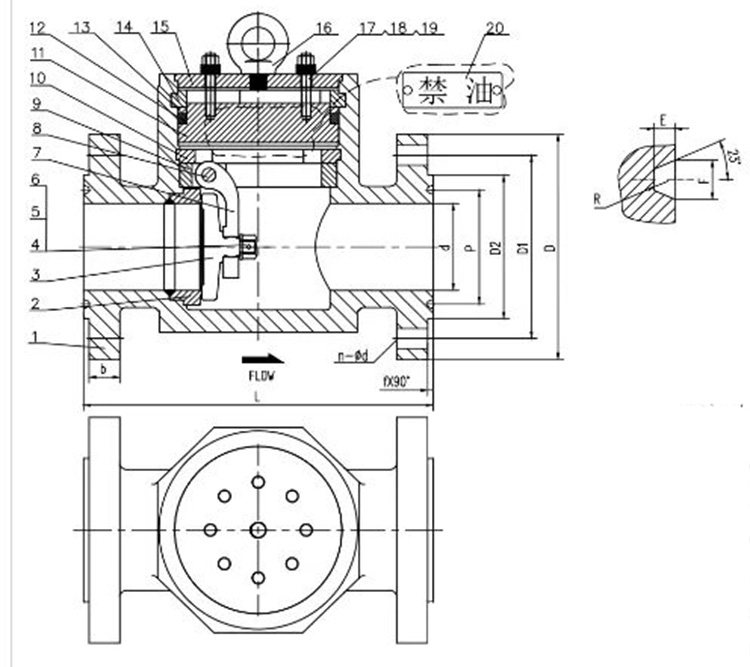

2. Spécifications dimensionnelles

Normes applicables

La vanne est conçue et testée selon les normes spécifiées dans la documentation technique fournie.

API594

API 594 est spécifiée comme norme de conception pour ce clapet anti-retour.

API598

L'API 598 est spécifiée pour l'inspection des vannes et les tests de pression. Le dessin fourni spécifie une pression d'essai de coque de 154 bars, une pression d'essai de siège de 113 bars et un essai d'étanchéité à basse pression de 6 bars.

ASME B16.5

Les dimensions de la bride et les exigences de connexion suivent la norme ASME B16.5 comme spécifié dans la documentation technique.

ASME B16.10

La dimension face à face est conçue selon la norme ASME B16.10.

Exigences d’inspection et de qualité

Les exigences techniques fournies par Hanno Valve spécifient les exigences d'inspection couvrant les matériaux, les pièces contenant de la pression, les composants du corps de vanne et les tests finaux.

Les exigences comprennent :

Contrôle de la composition chimique du matériau spécifié

Traitement thermique selon les exigences ASTM et EN applicables

Inspection métallographique selon ASTM E381

Inspection 100 % UT et PT pour les pièces spécifiées sous pression

Inspection 100 % RT pour les composants de vannes en fonte spécifiés

Tests de pression selon les exigences spécifiées de l'API 598

Exigences de performances antistatiques

Traitement de dégraissage strict pour le service oxygène

Pour des performances antistatiques, les exigences techniques spécifient une résistance de mise à la terre inférieure à 10 Ω et une résistance bride à bride inférieure à 0,03 Ω.

Détails de fabrication

Le dessin technique spécifie une vanne de 5 pouces avec un diamètre nominal de 127 mm et une dimension face à face de 511 mm.

Les exigences techniques fournies spécifient également la plage de température applicable entre -29°C et 538°C.

Ces exigences dimensionnelles et techniques constituent une référence pour la sélection technique, l’installation des pipelines et l’inspection.

À propos de Hanno Valve

Hanno Valve est la marque de vannes de Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo a plus de 25 ans d'expérience dans la fabrication de vannes et est situé dans la zone industrielle des vannes Bihu de Lishui, Zhejiang, en Chine. L'entreprise dispose d'une surface de production d'environ 18 000㎡ et compte plus de 150 employés, dont plus de 32 techniciens supérieurs.

Les principaux produits de l'entreprise comprennent :

Vannes à vanne

Clapets anti-retour

Vannes à soupape

Vannes de centrale électrique

Hengnuo exploite également sa propre fonderie. La fonderie utilise la technologie du sable prérevêtu pour produire des pièces moulées destinées aux opérations de fabrication de vannes de l'entreprise.

Capacité de fabrication des vannes Hanno

Foire aux questions

De quel type de clapet anti-retour s'agit-il ?

Il s'agit d'un clapet anti-retour à battant. La vanne utilise un disque pivotant pour permettre l'écoulement dans une direction et empêcher l'écoulement inverse.

Quel matériau est utilisé pour ce clapet anti-retour forgé gratuit ?

La vanne est fabriquée avec du matériau Inconel 600.

Cette valve est-elle conçue pour le service d'oxygène ?

Oui. Les informations produit fournies spécifient la vanne pour le service oxygène, et toutes les pièces de la vanne sont soumises à un traitement de dégraissage strict.

Quelles normes sont spécifiées pour la vanne ?

La documentation technique fournie spécifie API 594, API 598, ASME B16.5 et ASME B16.10.

Quelle est la plage de température applicable ?

La plage de température applicable spécifiée est de -29°C à 538°C.

Quelle est la taille indiquée sur le dessin technique ?

Le dessin fourni montre une vanne de 5 pouces, avec un diamètre nominal de 127 mm et une dimension face à face de 511 mm.
