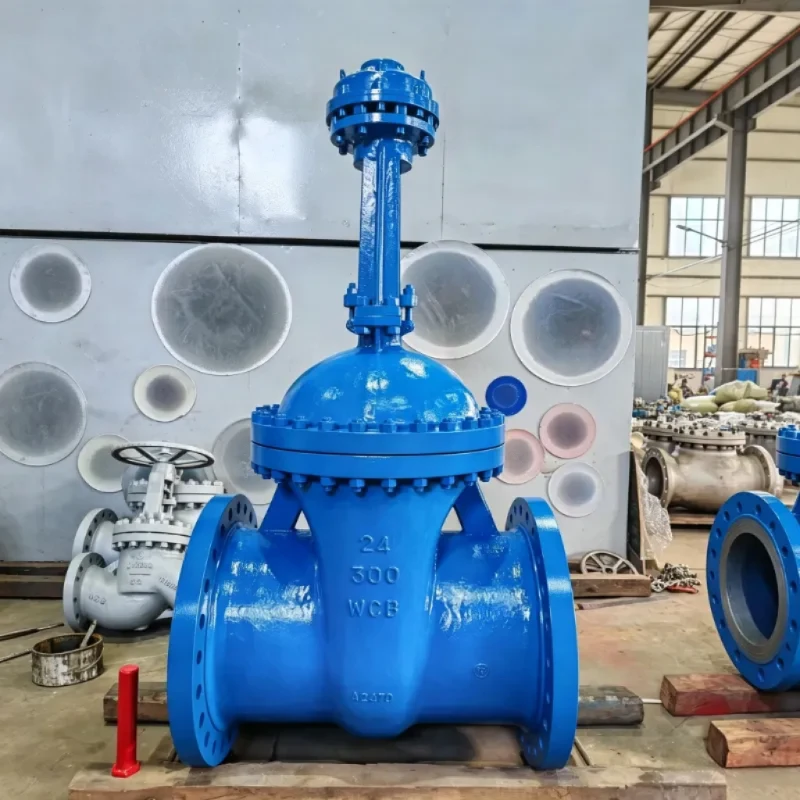

Vanne à vanne de boîte de vitesses

Le robinet-vanne à boîte de vitesses Hanno Valve combine la fonction d'isolation d'un robinet-vanne à coin avec un fonctionnement manuel à engrenages. La gamme disponible couvre les diamètres DN150 à DN1400, avec des classes de pression jusqu'à la classe 2500. La vanne est conçue selon les normes API 600 et ASME B16.34 et testée selon la norme API 598.

Caractéristiques du produit

Fonctionnement manuel assisté par boîte de vitesses

L'objectif principal de la boîte de vitesses est de réduire l'effort manuel requis pour faire fonctionner un grand robinet-vanne. Au lieu d'appliquer la force du volant directement au mécanisme de commande de la vanne, la boîte de vitesses offre un avantage mécanique grâce à la transmission par engrenages.

Cette configuration est particulièrement utile lorsque la vanne est grande ou que le couple de fonctionnement est trop élevé pour un fonctionnement pratique direct du volant.

Conception de vanne à guillotine

La boîte de vitesses est associée à un robinet-vanne à coin. La vanne se déplace pour ouvrir ou fermer le pipeline, fournissant ainsi la fonction d'isolation de base attendue d'un robinet-vanne.

Lorsque la vanne est complètement ouverte, la vanne est soulevée hors du passage d'écoulement, permettant à la vanne de remplir sa fonction d'isolation à passage intégral.

Classes de grande taille et haute pression

Hanno Valve propose des vannes à boîte de vitesses du DN150 au DN1400, avec des classes de pression disponibles jusqu'à la classe 2500.

Cette gamme permet d'envisager la configuration de la boîte de vitesses pour les systèmes de canalisations industrielles de grand diamètre où une opération manuelle est requise.

Bride supérieure d'OIN 5210

La vanne est disponible avec une bride supérieure ISO 5210 pour une éventuelle mise à niveau future de l'actionneur.

Si un projet nécessite initialement un fonctionnement manuel mais peut nécessiter le fonctionnement de l'actionneur ultérieurement, l'interface de l'actionneur peut être envisagée lors de la phase de sélection et d'achat de la vanne.

Spécifications techniques

Article	Spécification
Nom du produit	Vanne à vanne de boîte de vitesses
Type de vanne	Vanne à vanne en coin
Opération	Boîte de vitesses manuelle
Boîte de vitesse	Engrenage conique ou engrenage droit
Taille nominale	DN150–DN1400
Classe de pression	Jusqu'à la classe 2500
Bride supérieure	OIN 5210
Normes de conception	API 600 / ASME B16.34
Norme de test	API598
Fonction principale	Isolation des pipelines

Le matériau, le type de connexion, la pression-température nominale et d'autres détails de configuration doivent être confirmés en fonction des spécifications spécifiques de la vanne et des exigences d'achat.

Principales pièces et matériaux

La liste de matériaux suivante est basée sur les spécifications de produit disponibles pour ce robinet-vanne à boîte de vitesses.

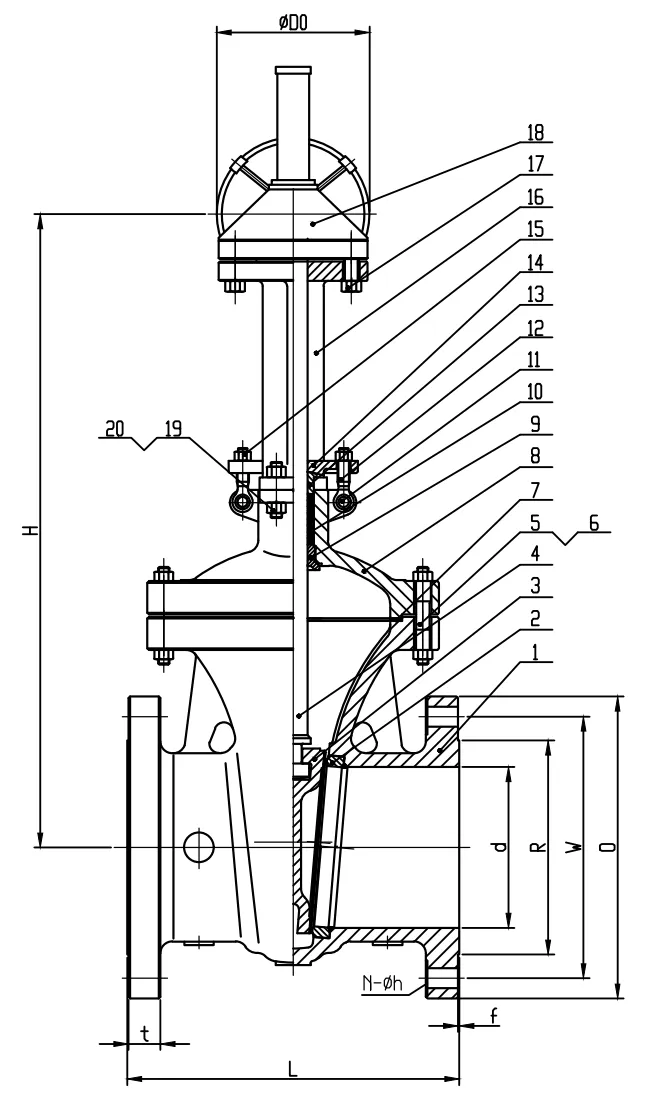

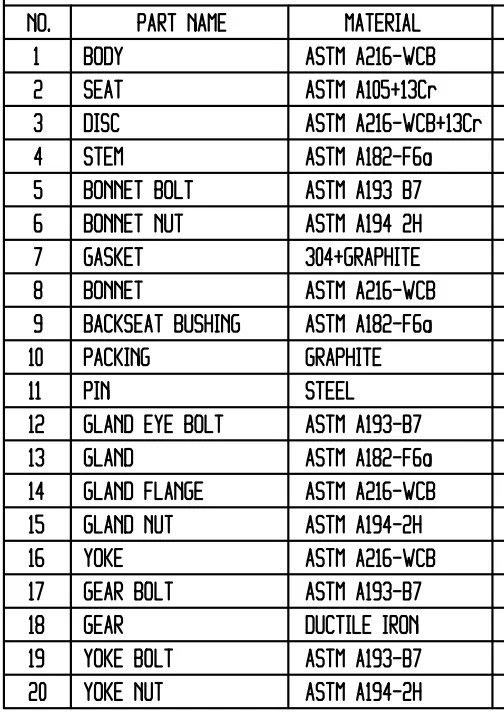

Non.	Nom de la pièce	Matériel
1	Corps	ASTM A216-WCB
2	Siège	ASTM A105 + 13Cr
3	Disque	ASTM A216-WCB + 13Cr
4	Tige	ASTM A182-F6a
5	Bonnet	ASTM A216-WCB
6	Bague de siège arrière	ASTM A182-F6a
7	Emballage	Graphite
8	Joint	304 + graphite
9	Glande	ASTM A182-F6a
10	Bride de presse-étoupe	ASTM A216-WCB
11	Joug	ASTM A216-WCB
12	Engrenage	Fonte Ductile
13	Boulon de capot	ASTM A193 B7
14	Écrou de capot	ASTM A194 2H
15	Boulon à oeil de glande	ASTMA193-B7
16	Écrou de presse-étoupe	ASTMA194-2H
17	Boulon d'engrenage	ASTMA193-B7
18	Boulon de joug	ASTMA193-B7
19	Écrou de joug	ASTMA194-2H
20	Épingle	Acier

La configuration matérielle doit être vérifiée par rapport au dessin final de la vanne, aux spécifications techniques et au bon de commande avant la production.

Applications

Le robinet-vanne à boîte de vitesses est destiné aux systèmes de canalisations industrielles où une isolation manuelle est requise et où le couple de fonctionnement de la vanne rend le fonctionnement direct du volant peu pratique.

Pipelines

Les pipelines de grand diamètre peuvent nécessiter un couple de fonctionnement plus élevé. La boîte de vitesses offre un avantage mécanique pour le fonctionnement manuel des vannes et convient donc aux applications d'isolation de grandes canalisations.

Raffineries

Les systèmes de tuyauterie des raffineries utilisent des vannes d’isolement sur différentes lignes de processus et de services publics. La configuration de la boîte de vitesses peut être sélectionnée pour les grandes vannes où le fonctionnement manuel nécessite un avantage mécanique supplémentaire.

Centrales électriques

La tuyauterie des centrales électriques peut impliquer des vannes de grande taille et des classes de pression plus élevées. Les robinets-vannes à boîte de vitesses Hanno Valve sont disponibles jusqu'à la classe 2500 pour les applications qui nécessitent la classe de pression correspondante.

Systèmes d'eau

Les grandes conduites d'eau peuvent utiliser des vannes d'isolement de grand diamètre. Une boîte de vitesses peut rendre le fonctionnement manuel plus gérable lorsque le fonctionnement direct du volant nécessite un couple de fonctionnement important.

Normes et qualité

API600

La vanne est conçue conformément aux exigences API 600 applicables aux vannes à vanne en acier.

ASME B16.34

ASME B16.34 est utilisée comme norme de conception pour la vanne.

API598

L'inspection des vannes et les tests de pression sont effectués conformément à la norme API 598 comme spécifié pour le produit.

Les documents d'inspection exacts, les exigences de test et les normes supplémentaires du projet doivent être confirmés conformément aux spécifications techniques du client.
