Vannes à soupape GOST

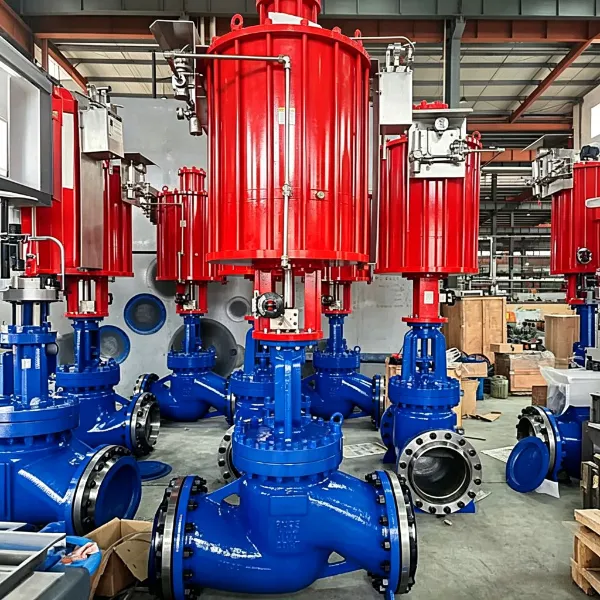

Les vannes à soupape GOST de Hanno Valve sont fabriquées selon GOST 5762, les dimensions face à face sont conformes à GOST 3706, les dimensions de la bride d'extrémité sont conformes à GOST 33259. Les clapets anti-retour GOST peuvent être utilisés pour une extrémité de connexion à bride ou une extrémité de connexion soudée bout à bout. Les vannes à soupape GOST sont principalement équipées d'engrenages manuels, électriques, pneumatiques et coniques.

L'axe de la tige des vannes à soupape GOST s'aligne perpendiculairement à la surface d'étanchéité du siège de la vanne. Avec une course d'ouverture ou de fermeture relativement courte, la vanne à soupape J41W offre une action d'arrêt fiable, ce qui la rend idéale pour le contrôle moyen dans les applications de coupure, de réglage et d'étranglement. Une fois que le robinet à soupape en acier inoxydable de la série J41W est complètement ouvert, ses surfaces d'étanchéité du siège et du disque ne sont plus en contact, minimisant ainsi l'usure mécanique de la surface d'étanchéité. Les sièges et les clapets des vannes à soupape sont relativement faciles d'accès et d'entretien, ce qui permet l'entretien ou le remplacement des éléments d'étanchéité sans retirer la vanne entière de la canalisation, ce qui est particulièrement utile lorsque la vanne et la canalisation sont soudées. En raison du changement de direction d'écoulement dans ces vannes, la résistance à l'écoulement d'une vanne à soupape est généralement supérieure à celle des autres types.

Caractéristiques structurelles des vannes à soupape GOST :

1. Structure et performances améliorées : il présente une conception robuste, une étanchéité fiable, d'excellentes performances et une apparence esthétique. La rigidité de la tige de valve est renforcée, réduisant considérablement le bruit et les vibrations tout en améliorant la durée de vie et les performances globales.

2. Installation flexible : la vanne d'arrêt peut être installée dans n'importe quelle position du pipeline, le fluide circulant de bas en haut.

3. Étanchéité avancée et couple amélioré : pour les tailles supérieures à DN250, il intègre une conception multi-joint et un support à double support avec mouvement guidé, améliorant considérablement la résistance aux coups de bélier. L'entrée du fluide par le haut répond aux couples d'ouverture et de fermeture élevés dans les vannes de grand diamètre, garantissant une étanchéité plus étanche et empêchant les fuites dans la chambre de remplissage. Le couple « fermé » est réduit à 10 % des vannes standards, tandis que le couple « ouvert » n'est que de 3 %.

4. Résistance à la corrosion : la construction en acier inoxydable offre une excellente résistance à la corrosion, adaptée aux pipelines transportant divers milieux corrosifs.

5. Durabilité à haute température : la version en acier allié du robinet à soupape est idéale pour les oléoducs et les oléoducs à haute température, avec une résistance notable aux températures extrêmes.

Exigences du client :

1. Pour toute demande spécifique du client, les détails suivants doivent être spécifiés dans le bon de commande :

● Longueur structurelle

● Type de connexion

● Diamètre nominal, diamètre total/réduit, taille du tuyau

● Fluide de fonctionnement, plage de température et de pression

● Procédures de test, normes d'inspection et autres exigences particulières

2. Les vannes ERA peuvent s'adapter à diverses configurations d'entraînement en fonction des besoins du client.

3. Si le client fournit un modèle de vanne spécifique, il doit expliquer clairement les spécifications et les exigences du modèle, et les deux parties doivent convenir de ces conditions dans le contrat.

4. Pour les commandes anticipées, les clients doivent nous contacter avec le modèle de vanne requis, les spécifications, la quantité, le calendrier de livraison et l'emplacement. Un acompte de 30 % ou le paiement intégral est requis, le solde étant dû avant l'expédition, pour garantir les modalités d'expédition en temps opportun.
