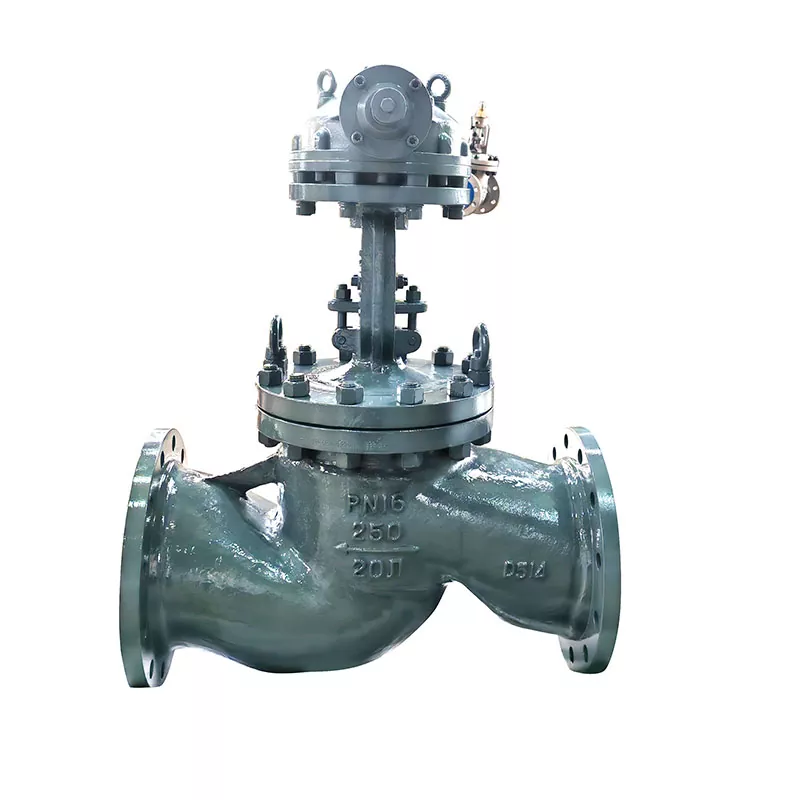

Vanne à soupape de boîte de vitesses résistante aux hautes températures et à la pression

Le robinet à soupape de boîte de vitesses résistant aux hautes températures et à la pression de Hanno Valve est conçu avec des interfaces de siège à surface dure en 13Cr et une tige en acier inoxydable 2Cr13 traitée thermiquement. La vanne utilise une garniture en graphite moulé sous pression de haute pureté et un joint d'étanchéité composite SS304+graphite qui conserve son élasticité sous des cycles thermiques continus jusqu'à 425 °C (et plus pour les variantes en alliage). Coulée dans notre usine de 18 000㎡ à l'aide de moules avancés en sable prérevêtus, chaque coque de vanne est soumise à des tests d'impact à basse température, à une vérification spectrographique et à une détection de défauts CND. Certifiée avec les licences API 600, ISO14001, TC 010/032 de Russie et TS, Hanno Valve offre une fiabilité de service sévère éprouvée aux groupes d'électricité comme China Huadian et aux entrepreneurs énergétiques mondiaux.

Avantages d'ingénierie

• Ingénierie du jeu de dilatation thermique :Le jeu entre la tige et le disque et les tolérances de filetage sont calculés pour s'adapter à la dilatation thermique différentielle, empêchant ainsi le blocage de la tige à haute température.
• Garniture anti-grippage à surface dure :Le revêtement en alliage à base de cobalt 13Cr sur les sièges empêche le grippage, l'érosion et le tréfilage du métal sous l'expansion de la vapeur à grande vitesse.
• Étanchéité à faibles émissions fugitives :Les anneaux d'étanchéité en graphite pur formés sous pression avec des anneaux d'extrémité tressés anti-extrusion maintiennent l'intégrité du joint à des températures élevées.

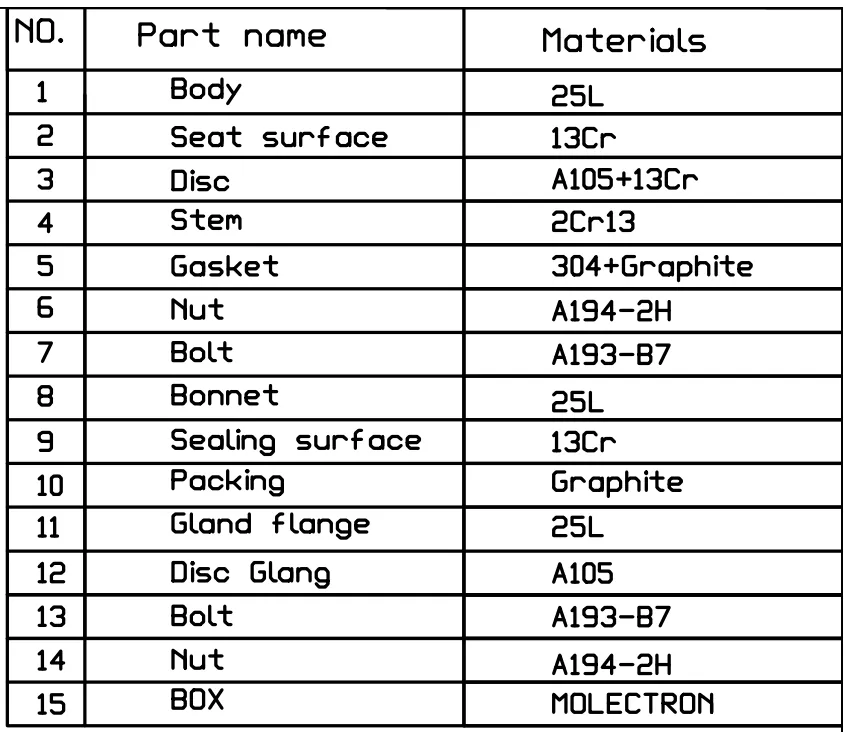

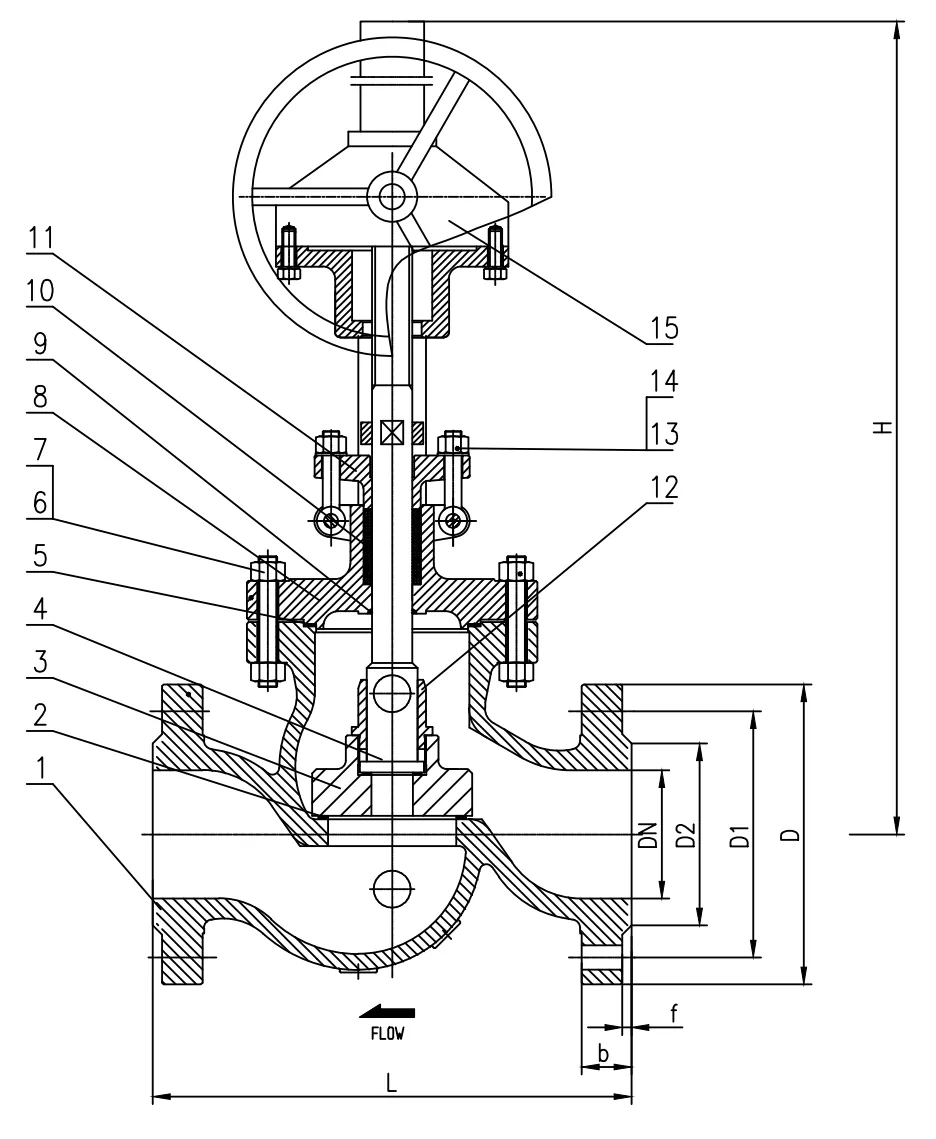

Spécifications techniques

Applications de services extrêmes

• Conduites de vapeur surchauffée :Vannes principales d'isolement de la vapeur et de vidange du surchauffeur dans les centrales électriques au charbon.
• Unités de gazéification du charbon :Lignes de synthèse et de craquage de gaz de houille à haute température (China Shenhua Group).
• Stockage d'énergie thermique :Boucles de fluide caloporteur haute température dans les centrales solaires thermiques.

Paquet de certifications et de contrôle qualité

• Certifications :API 600, ISO9001, ISO14001, CE, licence TS, Russie TC 010/032.
• Tests internes :Tests d'impact à basse température, analyse spectrale, détection de défauts par ultrasons et tests hydrostatiques à haute température.
• Documentation:Rapport d'essai de matériaux EN 10204 3.1, rapports d'essais non destructifs (CND), certificat de conformité.

Expédition, assistance à l'emballage

• Emballage d'exportation :Enveloppé dans un film résistant à l'humidité, rembourré de mousse absorbant les chocs et emballé dans des caisses en bois renforcées et navigables.
• Conseils techniques :Comprend des instructions complètes d'installation, de mise en service, de serrage au couple et des manuels de maintenance opérationnelle.
• Garantie Garantie :18 mois à compter de l'expédition avec réponse technique complète de l'usine dans les 24 heures.

Foire aux questions (FAQ)

Quelle est la température nominale maximale pour ce robinet à soupape de boîte de vitesses ?

Le robinet à soupape de boîte de vitesses standard résistant aux hautes températures et à la pression supporte jusqu'à 425°C, tandis que les options en acier allié (par exemple, WC6/WC9) supportent jusqu'à 550°C+.

Comment éviter le grippage de la tige à des températures de fonctionnement élevées ?

Les filetages de tige et les connexions tige-disque présentent des espaces de dilatation thermique précis et un matériau inoxydable 2Cr13 pour garantir un fonctionnement fluide en cas de croissance thermique.

Quelles approbations de certification de pression s'appliquent à ces vannes pour services sévères ?

Ils portent des licences de fabrication d'équipements spéciaux TS Chine, des certifications Russie TC 010/032, CE et API 600.
