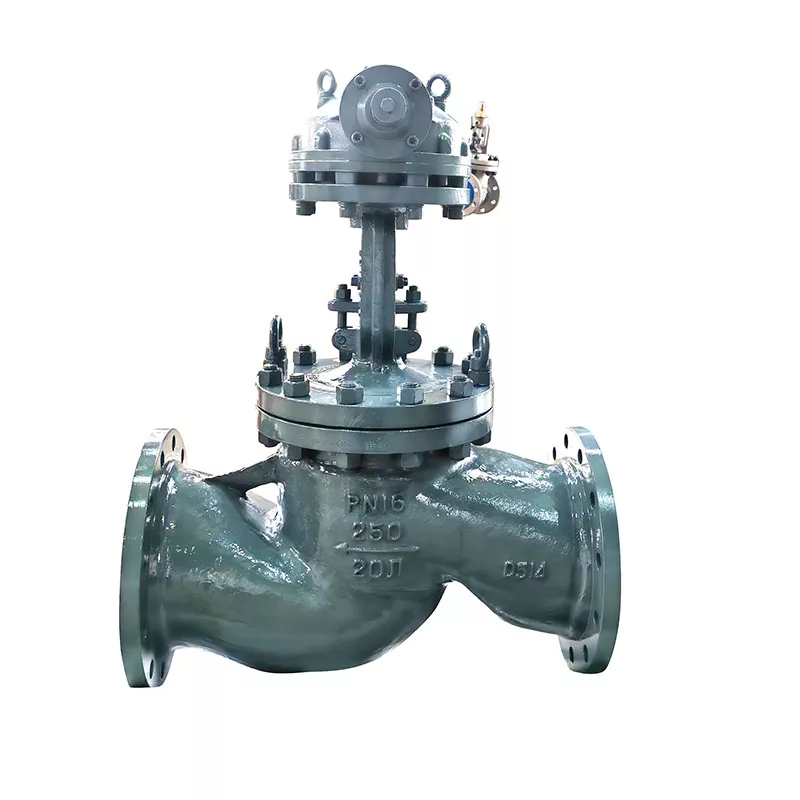

Robinet à soupape en acier moulé entraîné par boîte de vitesses de grand diamètre
Commandez directement auprès de Hanno Valve, le robinet à soupape en acier moulé à entraînement par boîte de vitesses de grand diamètre pour les principaux oléoducs et oléoducs. Conçue pour surmonter la traînée hydrodynamique extrême dans les gros alésages, sa boîte de vitesses industrielle fermée offre un contrôle de disque fluide et à couple élevé. Coulée dans notre propre fonderie à l'aide de techniques avancées de sable prérevêtu, la coque en acier haute densité élimine la porosité de retrait et assure une stabilité dimensionnelle absolue sous pression.
envoyer une demande
Description du produit
Hanno Valve fabrique des robinets à soupape en acier moulé à entraînement par boîte de vitesses de grand diamètre pour les installations industrielles à grande échelle nécessitant une limitation de débit fiable et une fermeture positive. L'ensemble de vanne comprend des nervures de guidage robustes à l'intérieur de la cavité du corps qui soutiennent le disque de grand diamètre A105+13Cr tout au long de sa course, empêchant ainsi les vibrations du disque et le broutage du siège sous un débit à grande vitesse. Scellée avec un joint composite en graphite 304+ et sécurisée avec des goujons en alliage A193-B7 et des écrous A194-2H, la construction du chapeau boulonné permet une maintenance en ligne simple pendant les arrêts d'usine. Fort de 25 ans d'expérience en ingénierie, Hanno fournit ces vannes à de grandes entreprises publiques, notamment PetroChina, Sinopec et Rosneft.
Pourquoi choisir la vanne Hanno ?
| Caractéristique / Norme | Concurrents typiques du marché | Avantage de robinet d'arrêt sphérique en acier moulé entraîné par boîte de vitesses de grand diamètre Hanno |
|---|---|---|
| Processus de coulée | Moulage au sable externalisé, sujet à la porosité | Fonderie interne de sable prérevêtu avec contrôle spectral à 100 % |
| Guidage du disque | Guidage supérieur de base ; sensible aux vibrations | Nervures de guidage de cavité corporelle robustes + alignement de tige double |
| Joint de boîte de vitesses | Cache-poussière de base | Réducteur industriel entièrement fermé, résistant aux intempéries et classé IP67 |
| Contrôle de qualité | Test de pression d'échantillonnage | Tests 100 % hydrostatiques, pneumatiques et d'épaisseur de paroi |
Spécifications techniques

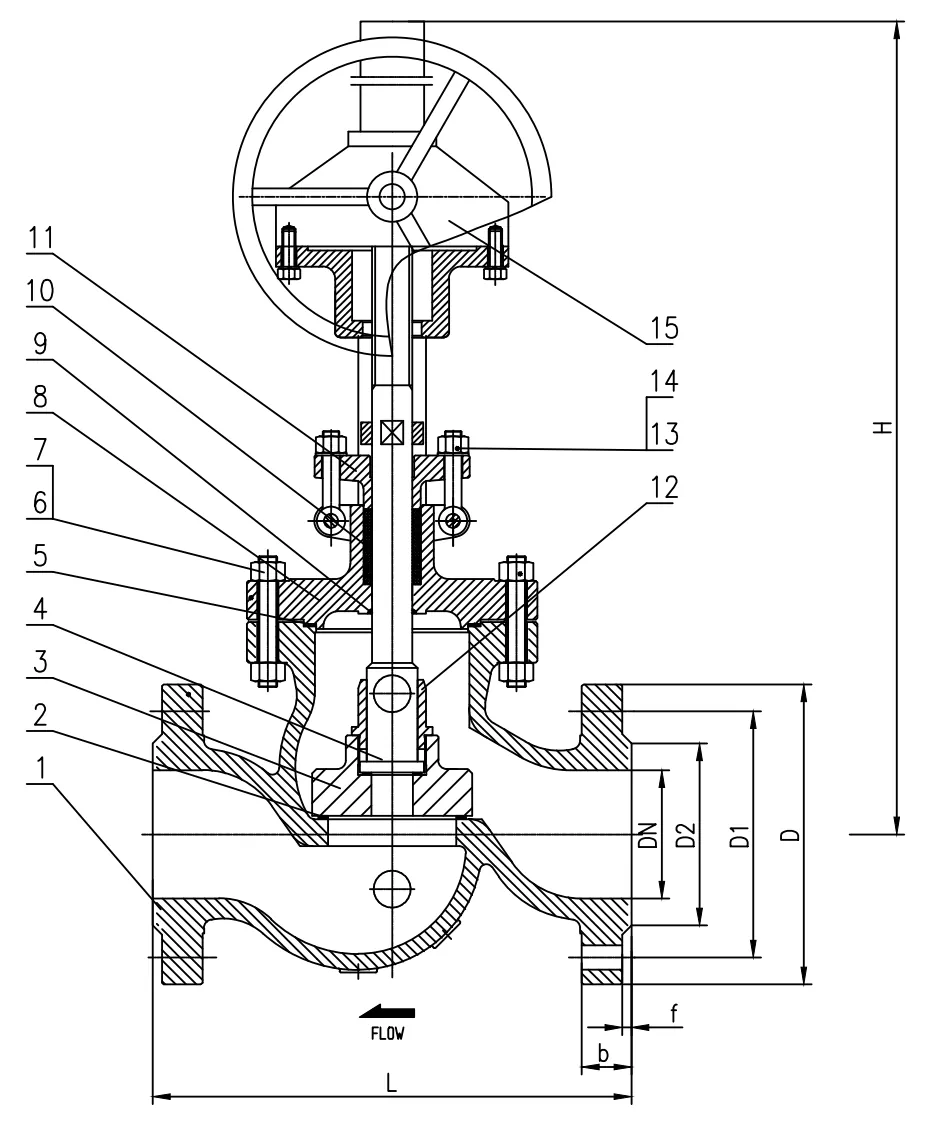

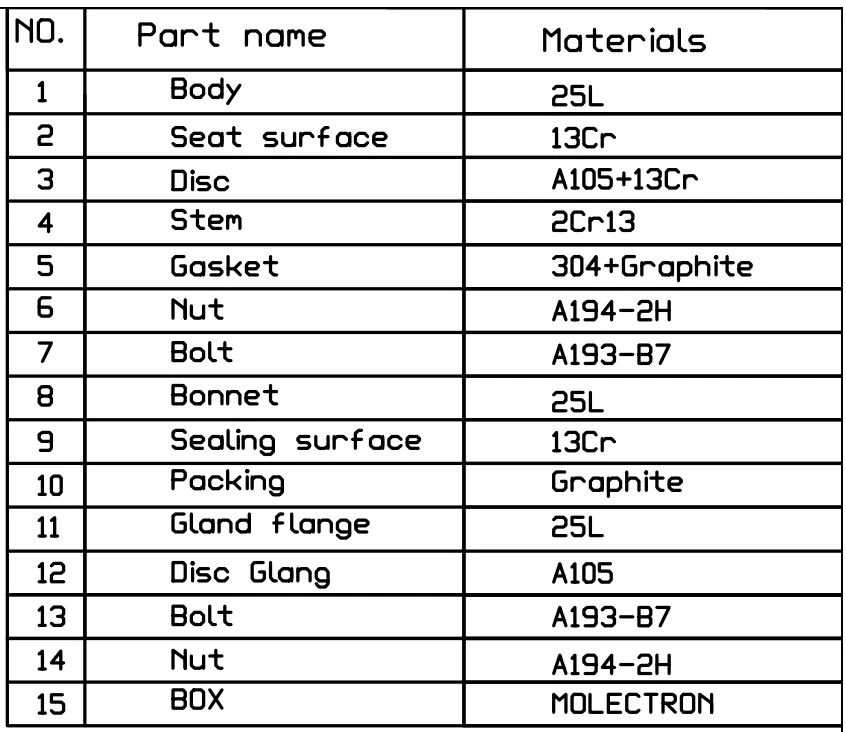

| Paramètre | Spécification | Numéro de pièce et matériau |
|---|---|---|
| Normes de conception | API 600, GOST 12815, DIN 3356 | 1. Corps / Capot :Acier moulé 25L |
| Gamme de tailles | DN150 – DN600 (6" – 24") | 3. Disque :Forgé A105 + Rechargement dur 13Cr |
| Classe de pression | Classe 150 – Classe 600 / PN16 – PN100 | 6 / 7. Écrou / Boulon :ASTM A194‑2H / A193‑B7 |
| Actionnement | Réducteur manuel à vis sans fin/conique fermé | 10. Emballage de tige :Graphite flexible formé sous pression |
| Finition de la bride | Brides lisses/dentelées/RTJ | 11 / 12. Assemblage du presse-étoupe :25L / Acier A105 |
Application du produit
- Réseaux de chauffage urbain :Conduites principales d'alimentation en eau thermale et de dérivation dans les réseaux de chauffage urbains.
- Raffinage pétrochimique :Transport de pétrole brut de gros calibre et isolation des parcs de stockage (projets Rosneft & Petronas).
- Services publics de charbon métallurgique :Transport de grands volumes de gaz et d’eau de refroidissement (China Shenhua Group).
Processus de personnalisation
- Approbation des dessins techniques :Dimensions face à face personnalisées et correspondance des normes de bride.
- Moulage de coques en interne :Moulage en sable pré-enduit, coulée et vérification spectrographique à 100 %.
- Usinage CNC de précision :Les centres d'usinage verticaux et horizontaux à 4 axes garantissent des tolérances serrées sur les sièges d'étanchéité.
- Tests et revêtement de peinture :Essais hydrostatiques suivis d'une peinture époxy anticorrosion robuste.
Emballage et garantie
- Conditionnement:Caisses en bois sur mesure avec barres de renfort internes et mousse souple d'absorption des chocs.
- Délai de mise en œuvre:20 à 35 jours selon la taille et les spécifications de perçage des brides personnalisées.
- Service et garantie :Garantie d'usine de 18 mois ; Inventaire complet de pièces de rechange disponible pour expédition immédiate.
Foire aux questions (FAQ)
Quelles tailles sont disponibles pour les robinets à soupape à boîte de vitesses de grand diamètre ?
Hanno produit des robinets à soupape en acier moulé à entraînement par boîte de vitesses de grand diamètre allant du DN150 (6") au DN600 (24") dans différentes pressions nominales.
L'opérateur de la boîte de vitesses est-il remplaçable sur site ou convertible en actionnement électrique ?
Oui, la bride de montage est conforme aux normes ISO 5210, permettant un remplacement facile ou de futures mises à niveau d'automatisation sans retirer la vanne de la conduite.
Comment éviter le désalignement des disques dans les installations de gros calibre ?
Nos disques sont dotés de guides de presse-étoupe usinés avec précision et d'un alignement de tige à double guidage pour maintenir un contact de siège perpendiculaire dans tous les régimes d'écoulement.
