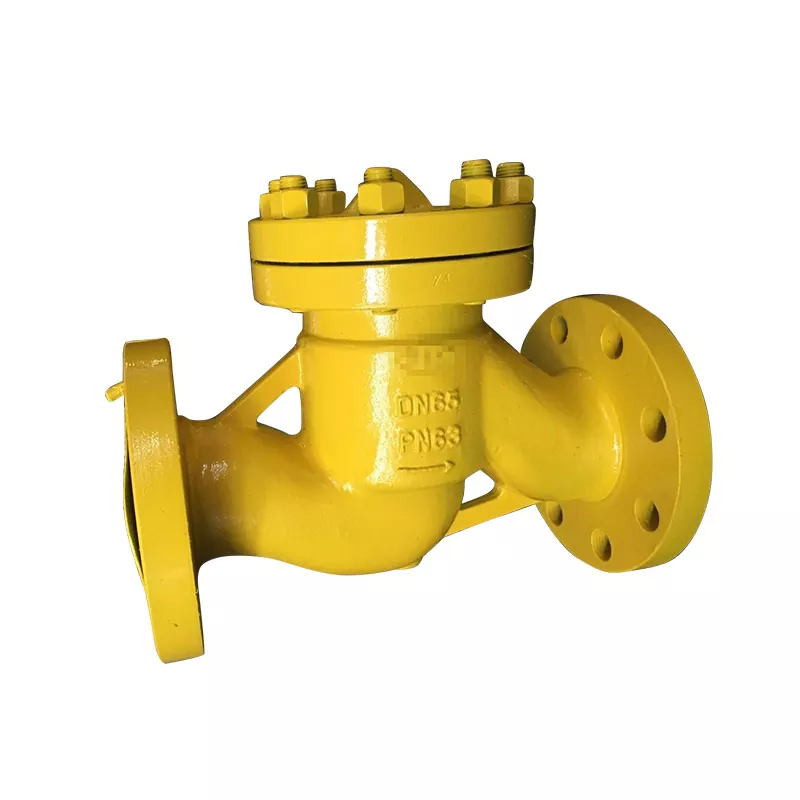

Pourquoi les clapets anti-retour à levage sont-ils essentiels pour les systèmes modernes de contrôle des fluides ?

Clapets anti-retour à levagesont l'un des types de clapets anti-retour les plus fiables et structurellement robustes utilisés dans les pipelines dans des secteurs tels que le pétrole et le gaz, le traitement chimique, la production d'électricité, le CVC et le traitement de l'eau. Ils garantissent un flux unidirectionnel, empêchent le reflux, protègent les équipements critiques et maintiennent la stabilité du système. En raison de leur géométrie simple et de leur construction durable, les clapets anti-retour à levage sont largement préférés dans les applications à haute pression et haute température.

Cet article explore le fonctionnement des clapets anti-retour à levage, ce qui les différencie des autres types de clapets anti-retour, leurs principaux avantages et comment choisir le clapet adapté à votre système. Il comprend également un tableau des paramètres techniques et des FAQ pratiques pour faciliter les décisions d'ingénierie.

Comment fonctionnent les clapets anti-retour ?

Les clapets anti-retour fonctionnent automatiquement en utilisant la pression d'écoulement. Lorsque le fluide s'écoule vers l'avant, la pression soulève le disque du siège, permettant ainsi au flux de passer. Lorsque le flux s'arrête ou s'inverse, la gravité et la contre-pression font retomber le disque sur le siège, empêchant instantanément le flux inverse.

Étapes fonctionnelles clés

1. Le flux vers l’avant commence→ La pression monte et soulève le disque verticalement.

2. Mouvement du disque→ Le disque se déplace le long d'un chemin guidé à l'intérieur du corps de vanne.

3. Levage maximal→ Atteint lorsque le débit atteint des conditions de fonctionnement stables.

4. Le débit s’arrête ou s’inverse→ Le disque est repoussé sur le siège.

5. Refoulement empêché→ L'étanchéité garantit une fuite nulle ou minime.

Le levage vertical et l'action de retour rapide rendent cette vanne idéale pour les systèmes nécessitant une fermeture rapide et sécurisée.

Pourquoi choisir des clapets anti-retour à levage plutôt que des clapets anti-retour à battant ? (Clapets anti-retour à levage vs clapets anti-retour à battant)

Le choix entre les clapets anti-retour à levage et à battant dépend des conditions de fonctionnement. Vous trouverez ci-dessous une comparaison pour mettre en évidence leurs différences :

Conclusion:Pour les applications d'étanchéité à haute pression, haute température ou critiques, les clapets anti-retour à levage offrent des performances d'arrêt et une fiabilité supérieures.

Quels sont les principaux avantages des clapets anti-retour à levage ?

1. Résistance aux hautes pressions et températures

Leur corps robuste et leur conception de disque supportent des conditions de fonctionnement standard et extrêmes.

2. Excellente étanchéité

Le mouvement vertical du disque et la disposition des sièges alignés réduisent considérablement les taux de fuite.

3. Usure minimale et longue durée de vie

Le levage guidé minimise la friction et évite le désalignement.

4. Action de clôture rapide

Idéal pour les systèmes qui nécessitent une prévention immédiate du reflux.

5. Structure compacte et efficace

Le faible encombrement permet une installation dans des canalisations à espace restreint.

Quelles industries bénéficient le plus des clapets anti-retour à levage ?

Les clapets anti-retour à levage sont largement utilisés dans :

• Pétrochimie et raffinage du pétrole

• Usines de traitement chimique

• Systèmes de vapeur et de chaudière

• Installations de production d'électricité

• Conduites d'air comprimé

• Aqueduc et traitement des eaux usées

• Production pharmaceutique

• Transport de gaz industriels

Leur fiabilité et leur adaptabilité matérielle les rendent adaptés à presque tous les environnements de canalisations de fluides propres.

Quels paramètres techniques devez-vous prendre en compte lors de la sélection des clapets anti-retour à levage ?

Vous trouverez ci-dessous un résumé technique basé sur des spécifications typiques fournies par des fabricants de haute qualité tels queFabrication Cie., Ltd de valve de Zhejiang Hengnuo.

Paramètres techniques du clapet anti-retour

Ces paramètres garantissent la flexibilité pour différents environnements d'ingénierie et la conformité aux normes industrielles mondiales.

Comment garantir une installation et un entretien corrects des clapets anti-retour à levage ?

Conseils d'installation

• Installez verticalement pour de meilleures performances, en particulier pour les systèmes de gaz et de liquides propres.

• Assurez-vous que le sens du débit correspond à la flèche gravée sur le corps.

• Maintenez un espacement adéquat des tuyaux pour des inspections fréquentes.

• Utilisez des joints appropriés et suivez les directives de couple pour éviter toute déformation.

Recommandations d'entretien

• Inspectez périodiquement le siège et le disque pour déceler tout débris.

• Remplacez les éléments d'étanchéité si les fuites augmentent.

• Lubrifier les éléments de guidage en fonction du fluide et de la température.

• Effectuez des tests de pression après de longues périodes d’arrêt.

Suivre ces étapes permet de maximiser la durée de vie et la stabilité du système.

FAQ sur les clapets anti-retour à levage

1. Qu'est-ce qui rend les clapets anti-retour à levage plus fiables que les autres types de clapets anti-retour ?

Les clapets anti-retour à levage assurent un mouvement vertical précis du disque et une étanchéité étanche, ce qui réduit les fuites et garantit un fonctionnement stable dans des environnements à haute pression et haute température. Leur conception compacte et leur réponse rapide les rendent plus fiables pour les systèmes de pipelines critiques.

2. Comment choisir le bon matériau pour les clapets anti-retour à levage ?

Le choix des matériaux dépend du fluide de travail, de la température et des facteurs de corrosion. Pour l'eau et la vapeur, l'acier au carbone et l'acier inoxydable sont courants. Pour les produits chimiques corrosifs, l’acier allié ou l’acier duplex est recommandé. L'adaptation du matériau aux conditions de fonctionnement garantit une durabilité à long terme.

3. Les clapets anti-retour à levage conviennent-ils aux canalisations horizontales ?

Oui, les clapets anti-retour à levage peuvent être installés horizontalementtant que le sens d'écoulement permet au disque de se soulever vers le haut. Ils sont particulièrement efficaces dans les systèmes à fluide propre où les débris ne bloquent pas le chemin de guidage.

4. Quels problèmes courants doivent être évités lors de l'installation des clapets anti-retour à levage ?

Une mauvaise orientation, un mauvais alignement, des débris de pipeline sales et un serrage excessif peuvent entraîner des fuites, une levée limitée du disque ou des dommages au siège. Une installation correcte et des contrôles périodiques évitent ces problèmes.

Conclusion

Pour les industries nécessitant des solutions de clapets anti-retour fiables et durables, les clapets anti-retour à levage offrent des performances et une adaptabilité exceptionnelles. De la résistance à la pression à l'arrêt rapide et à la conception compacte, ils prennent en charge une large gamme d'applications critiques.

Si vous avez besoin de clapets anti-retour de conception professionnelle avec des options de matériaux complètes et une fabrication aux normes mondiales, veuillezcontact Fabrication Cie., Ltd de valve de Zhejiang Hengnuo.Ils fournissent des produits de vannes fabriqués avec précision, soutenus par une solide expertise technique et un support après-vente fiable.

Pour toute demande de renseignements ou spécifications détaillées, n’hésitez pas à nous contacter via leurs canaux de contact.
