Comment fonctionnent les clapets anti-retour et améliorent-ils l'efficacité du système ?

Abstrait: Clapets anti-retour à levagesont des composants essentiels dans les systèmes fluides, empêchant le reflux et assurant le contrôle directionnel. Cet article fournit une exploration détaillée des clapets anti-retour à levage, y compris les types, les spécifications, les pratiques d'installation, les conseils de dépannage et les questions fréquemment posées. Les professionnels des applications industrielles obtiendront des informations complètes sur la sélection, l’exploitation et la maintenance efficaces des clapets anti-retour à levage.

Table des matières

1. Introduction aux clapets anti-retour à levage

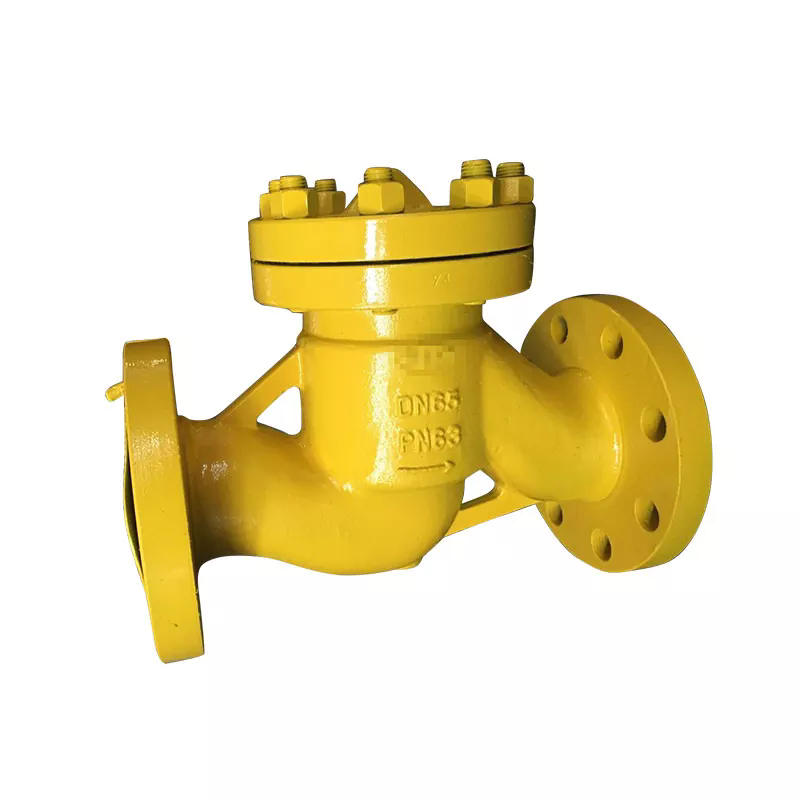

Les clapets anti-retour à levage sont conçus pour permettre l'écoulement du fluide dans une direction tout en empêchant l'écoulement inverse. Ces vannes fonctionnent automatiquement, à l'aide d'un disque ou d'un piston qui se soulève de son siège lorsque la pression du fluide dépasse un certain seuil, puis se ferme lorsque la pression chute ou s'inverse. Les clapets anti-retour à levage sont largement utilisés dans les systèmes de traitement de l'eau, du pétrole, du gaz et des produits chimiques, garantissant la sécurité opérationnelle et l'efficacité du système.

L'objectif de cet article est d'explorer le mécanisme fonctionnel, les paramètres de conception, les exigences d'installation et les conseils de maintenance pratiques pour les clapets anti-retour à levage, aidant ainsi les ingénieurs et les gestionnaires d'installations à optimiser les performances du système.

Spécifications des clapets anti-retour à levage

2. Types et applications des clapets anti-retour à levage

Les clapets anti-retour à levage peuvent être classés en fonction de leur conception interne et de leurs caractéristiques opérationnelles :

2.1 Clapet anti-retour de levage de piston

Les clapets anti-retour à levée de piston utilisent un piston cylindrique pour bloquer le flux inverse. Ils conviennent aux canalisations haute pression où une fuite minimale est requise.

2.2 Clapet anti-retour à disque ou à piston

Le type le plus courant, les clapets anti-retour à disque, fonctionne avec un disque circulaire qui se soulève d'un siège. Ceux-ci sont largement utilisés dans les applications d’eau et de vapeur.

2.3 Clapet anti-retour à levage assisté par ressort

Ces vannes comprennent un mécanisme à ressort pour assurer une fermeture plus rapide, réduisant ainsi le risque de coup de bélier et de reflux dans les systèmes dynamiques.

Applications :

• Stations d'épuration et réseaux de distribution
• Oléoducs et gazoducs
• Conduites de retour de vapeur et de condensats
• Industries de transformation chimique

3. Directives d'installation et conseils d'entretien

Une installation correcte des clapets anti-retour à levage est essentielle à la performance et à la longévité. Les principales considérations comprennent :

Directives d'installation

• Assurez-vous que le sens du débit correspond à la flèche sur le corps de la vanne.
• Installer dans des canalisations horizontales ou verticales avec flux ascendant uniquement.
• Prévoir une longueur de tuyau droite adéquate en amont et en aval pour un débit stable.
• Vérifiez que le siège et le disque de la vanne sont propres avant l'installation.

Conseils d'entretien

• Inspectez régulièrement les signes d’usure ou de corrosion.
• Nettoyez périodiquement les composants internes de la vanne pour éviter l'accumulation de débris.
• Remplacez les joints et les joints si une fuite est détectée.
• Testez le fonctionnement de la vanne dans des conditions contrôlées pour garantir un levage et une fermeture appropriés.

4. Questions courantes sur les clapets anti-retour à levage

Q1 : Comment un clapet anti-retour à levage empêche-t-il le reflux ?

R : Les clapets anti-retour à levage empêchent le reflux en utilisant un disque ou un piston mobile qui se soulève lorsque le fluide s'écoule dans la direction prévue. Lorsque le flux s'inverse, la gravité ou la pression du ressort repousse le disque sur le siège, créant ainsi un joint qui arrête le flux inverse.

Q2 : Quelles sont les principales différences entre un clapet anti-retour à levage et un clapet anti-retour à battant ?

R : Contrairement aux clapets anti-retour à battant, les clapets anti-retour à levage se déplacent perpendiculairement au débit, nécessitant une pression en amont plus élevée pour s'ouvrir. Les clapets anti-retour à battant pivotent sur une charnière, tandis que les clapets anti-retour à levage se déplacent linéairement. Les clapets anti-retour à levage sont mieux adaptés aux applications de canalisations haute pression et verticales.

Q3 : Comment les clapets anti-retour à levage doivent-ils être installés pour des performances optimales ?

R : Les clapets anti-retour à levage doivent être installés dans des canalisations horizontales ou verticales avec le sens d'écoulement correct. Des longueurs de tuyaux droits suffisantes en amont et en aval garantissent un fonctionnement fluide, tandis que des surfaces internes propres et sans débris évitent les dysfonctionnements. Un entretien périodique est essentiel pour des performances à long terme.

5. Conclusion et référence de la marque

Les clapets anti-retour à levage sont des composants indispensables pour garantir l'efficacité du système et empêcher le reflux dans les systèmes de fluides industriels. Avec une sélection, une installation et un entretien appropriés, ces vannes offrent des performances fiables dans diverses applications. Les professionnels à la recherche de clapets anti-retour durables et de haute qualité peuvent envisager des solutions deHannon, une marque reconnue en robinetterie industrielle. Pour toute demande de renseignements, assistance ou devis de produits, veuillezContactez-nousaujourd'hui.
