Quelle est la structure et le principe du clapet anti-retour?

I. Structure de soupape

1. Corps de soupape: c'est la partie principale duclapet anti-retour, généralement avec une conception rationalisée pour réduire la résistance au fluide.

2. Couvercle de soupape: il couvre le haut du corps de la vanne et est utilisé pour réparer et protéger les pièces à l'intérieur de la valve.

3. Disque de soupape: Il s'agit d'un composant clé du clapet anti-retour, généralement sous la forme d'un disque, et tourne autour de la broche à l'extérieur du canal de siège de soupape.

4. Rocker: Également appelé culbuteur, il est connecté au disque de soupape et est utilisé pour aider la rotation du disque de soupape.

5. Anneau d'étanchéité: il est situé entre le disque de soupape et le siège de soupape pour assurer le scellement lorsque la soupape est fermée.

6. Spring auxiliaire ou structure de marteau lourde: il est utilisé pour améliorer les performances d'étanchéité de la valve, en particulier dans des conditions de basse pression.

Selon le nombre de disques de soupape,vannes à contre-rupturePeut être divisé en type unique, type à double disque et type multi-disque. Le type à disque unique convient aux clapulades de balançoire de calibre moyen, le type à double disque est adapté aux diamètres plus grands et le type multi-disque convient aux clapulades anti-retour de grand calibre pour réduire le choc hydraulique.

Ii Principe de travail de la valve

Le principe de fonctionnement du clapet anti-retour est basé sur la pression du fluide et le poids mort du disque de soupape:

1. État fermé: lorsque le fluide ne s'écoule pas dans le système de pipeline, le disque de soupape s'adapte étroitement contre le siège de soupape, formant un état scellé pour empêcher le fluide de passer.

2. État ouvert: lorsque le fluide s'écoule vers la valve, la pression du fluide agit sur le disque de soupape, ce qui la fait tourner autour de la broche et ouvrir la valve. Dans le même temps, le disque de soupape restera ouvert en raison de l'impact du fluide, permettant au fluide de s'écouler normalement.

3. État fermé (reflux): Lorsque le fluide arrête de couler ou s'écoule dans la direction opposée, le disque de soupape tourne autour de la broche sous l'action de la force de poids ou de ressort et fermera la valve, empêchant ainsi le fluide de reculer.

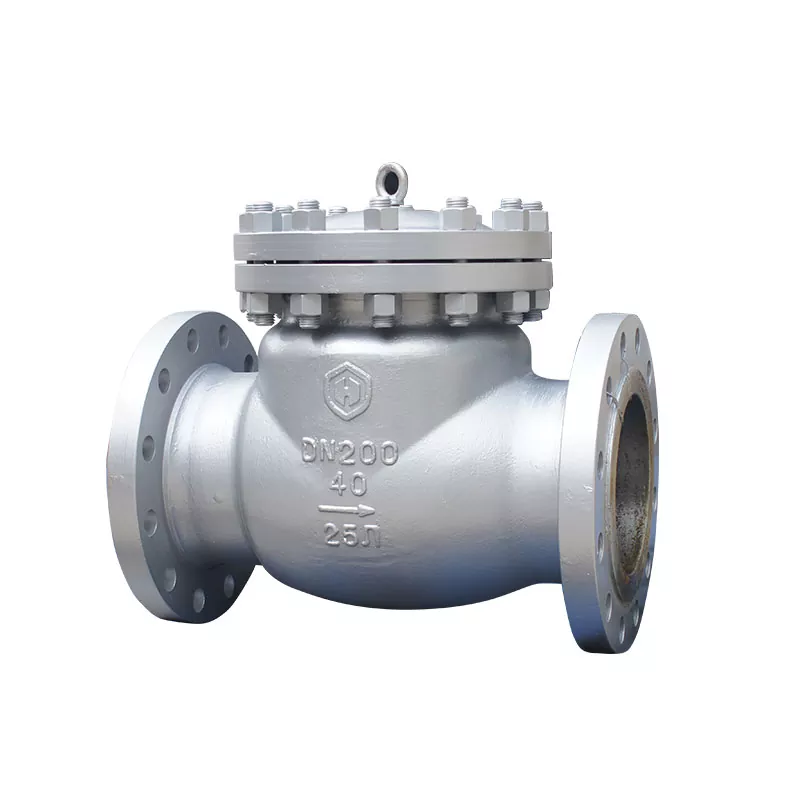

Le disque de soupape duclapet anti-retour de balançoireest connecté au culbuteur et peut tourner autour de la broche à un certain angle. Lorsque le fluide du pipeline circule dans le sens spécifié, la pression d'entrée du disque de soupape est supérieure à la pression de sortie. À l'heure actuelle, le disque de soupape est éloigné du siège de soupape et tourne autour de la broche à une certaine position, et la valve est à l'état ouvert. Lorsque le fluide coule de droite à gauche, c'est-à-dire l'écoulement inversé, la pression sur le côté droit du disque de soupape est supérieure à la pression sur le côté gauche. La force générée par la différence de pression des deux côtés appuie sur le disque de soupape contre le siège de soupape, et le fluide ne peut pas passer, de sorte que le milieu ne peut pas reculer; et plus la pression du fluide est grande, plus la surface d'étanchéité est serrée, et plus l'effet d'étanchéité est serré.
