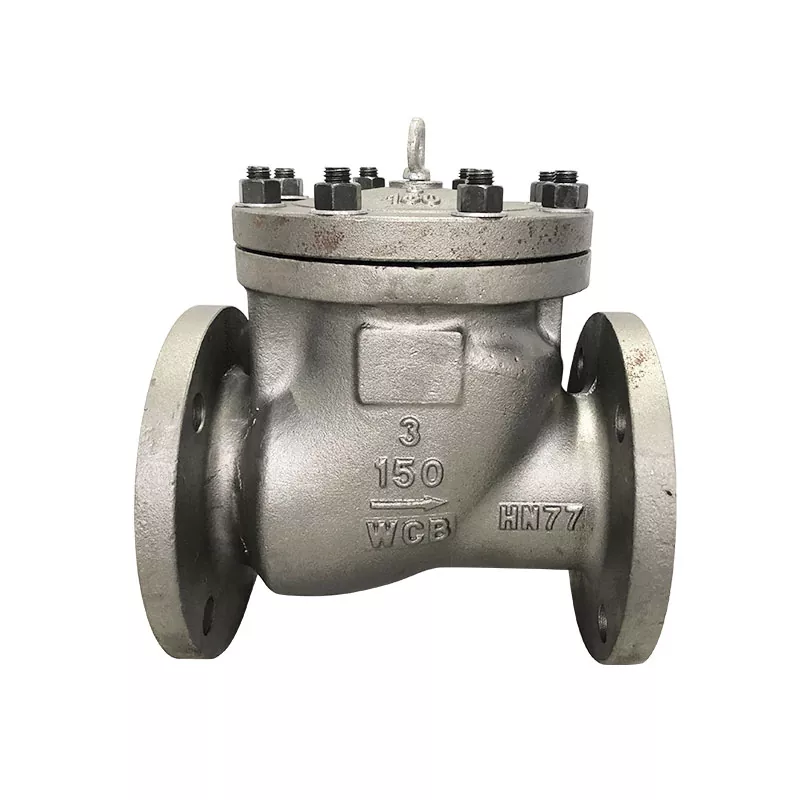

Clapets anti-retour API : un guide pratique pour la sélection, l'installation et la maintenance

Dans les secteurs industriels tels que le raffinage du pétrole, la pétrochimie et le transport par pipeline, les clapets anti-retour jouent un rôle essentiel en empêchant le reflux du fluide et en protégeant les équipements critiques tels que les pompes et les compresseurs. Parmi les différentes normes disponibles, le système de normes API (American Petroleum Institute) représente l’une des spécifications techniques les plus largement adoptées au monde. Cet article fournit un guide pratique couvrant le noyauClapet anti-retour APInormes, critères de sélection clés, meilleures pratiques d'installation et exigences de test.

Normes de base : API 594 par rapport à API 6D

Un point de confusion courant est la différence entre l'API 594 et l'API 6D. Ils répondent à des scénarios d’application totalement différents.

L'API 594 couvre les clapets anti-retour de type plaquette et à cosse utilisés dans la tuyauterie de processus, que l'on trouve principalement dans les raffineries, les usines chimiques et les installations offshore de surface. Elle s'applique aux conceptions à double plaque, à plaque unique et à disque inclinable, avec des tailles allant de NPS 2 à NPS 48 et des classes de pression de la classe 150 à 2 500.

L'API 6D, quant à elle, est la norme pour les vannes de pipeline utilisées dans les systèmes de transport longue distance qui transportent du pétrole brut, du gaz naturel et des produits raffinés. Il comprend des clapets anti-retour à battant, à piston et à double plaque, avec des tailles allant jusqu'à NPS 60 ou plus, et impose des exigences de test plus strictes.

Conseil de sélection : Si votre projet implique des canalisations en usine au sein d'une raffinerie ou d'un complexe chimique, référez-vous à l'API 594. S'il s'agit de lignes de transport reliant des stations, la norme API 6D est obligatoire.

Wafer ou type de cosse : comment choisir

Il s’agit de l’une des décisions les plus fréquentes lors de la sélection des clapets anti-retour API 594. Les deux types partagent des mécanismes internes identiques ; la différence réside uniquement dans la configuration du corps et la méthode de montage.

Point de décision clé : si l'extrémité du tuyau fait l'objet de projets d'expansion future, ou si l'équipement en aval nécessite une maintenance sans arrêt du système, le type à cosse est le seul choix viable. Pour un routage de routine ne nécessitant pas de telles exigences, le type de plaquette offre une meilleure économie.

Paramètres techniques critiques pour la sélection

Classe de pression et matériau

Sélectionnez la classe de pression appropriée (classe 150/300/600, etc.) en fonction de la pression de fonctionnement et de la température maximales du système. Pour les matériaux du corps, l'A216 WCB (acier au carbone) est le choix général pour les services pétroliers et gaziers, tandis que l'A351 CF8M (acier inoxydable) ou l'acier inoxydable duplex est requis pour les milieux corrosifs.

Vitesse d'écoulement et vitesse critique

Un clapet anti-retour nécessite suffisamment d’énergie cinétique du fluide pour ouvrir complètement le disque. Si la vitesse d'écoulement tombe en dessous de la vitesse critique, le disque ne peut pas atteindre sa position complètement ouverte. Il fonctionnera alors dans un état partiellement ouvert, ce qui invalidera les calculs de chute de pression et pourra provoquer des vibrations du disque, une oscillation rapide qui endommagera le siège.

Lors de la sélection, vérifiez toujours les valeurs Cv du fabricant et les données de vitesse critique pour garantir que le disque atteint une ouverture complète au débit normal minimum.

Protection contre les coups de bélier

Lorsqu'une pompe s'arrête, la colonne d'eau qui revient dans la canalisation est soudainement arrêtée par le clapet anti-retour, générant une onde de choc de pression connue sous le nom de coup de bélier. Les clapets anti-retour à fermeture rapide assistés par ressort peuvent réduire efficacement cet impact en complétant la fermeture avant que la vitesse d'écoulement inverse ne se développe complètement.

Meilleures pratiques d'installation

1. Sens d'écoulement : La flèche marquée sur le corps de la vanne doit s'aligner avec le sens d'écoulement du pipeline.

2. Orientation de montage : les clapets anti-retour à double plaque API 594 sont généralement recommandés pour une installation horizontale ou un écoulement vertical ascendant. L'installation verticale à flux descendant doit être évitée, car cette orientation ajoute le poids propre du disque à la charge du ressort, accélérant ainsi l'usure.

3. Vannes Wafer : utilisez des joints de bride pleine face pendant l'installation et serrez les boulons selon l'ordre de couple et les valeurs spécifiés par le fabricant. Un serrage excessif peut déformer le corps de la vanne et provoquer le grippage du disque.

4. Support de tuyau : installez des supports de tuyau indépendants à proximité de la vanne pour empêcher le poids du pipeline de reposer directement sur le corps de la vanne, ce qui pourrait provoquer une distorsion.

Normes de tests en usine (API 598)

Les clapets anti-retour API doivent subir une inspection et des tests de pression selon API 598 avant expédition. Les trois tests principaux sont :

Les taux de fuite acceptables varient selon la classification. Les clapets anti-retour à siège métallique suivent le tarif B, qui permet une fuite admissible définie ; les vannes à siège souple ne nécessitent aucune fuite visible.

Directives d'entretien

La maintenance de routine doit se concentrer sur les domaines suivants :

• Inspection périodique : Vérifiez le corps de la vanne pour déceler toute corrosion externe et les raccords à bride pour déceler tout signe de fuite.

• Surveillance acoustique : pendant le fonctionnement, des clics ou des coups de marteau persistants (bavardage) indiquent une vitesse d'écoulement insuffisante ou des problèmes de dimensionnement potentiels.

• Élimination des débris : les scories de soudure, la rouille et d'autres débris présents dans la conduite peuvent se loger dans la zone du siège, provoquant des fuites internes. Un démontage et un nettoyage périodiques peuvent être nécessaires.

• Inspection du ressort : Si le disque présente une fermeture retardée ou ne se ferme pas complètement, une fatigue du ressort peut s'être produite et un remplacement est recommandé.

Sélection et utilisation appropriées deClapets anti-retour APIs'articule autour de cinq points clés : comprendre votre application (API 594 par rapport à API 6D), choisir le bon style de montage (plaquette ou cosse), vérifier la vitesse d'écoulement pour garantir une ouverture complète, respecter des protocoles de test stricts et effectuer une maintenance régulière. Suivre cette approche systématique garantit des performances fiables à long terme, même dans les conditions industrielles les plus exigeantes.
