Guide de moulage de vannes à vanne API : ce que vous devez savoir sur le moulage du corps de vanne avant la production

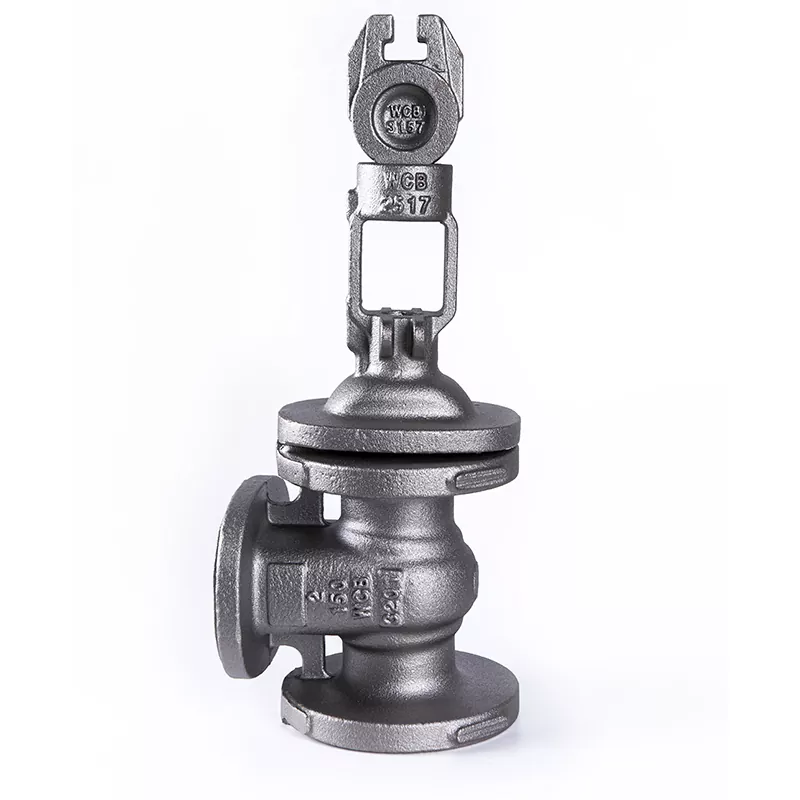

Lorsque les gens parlent de vannes à vanne, ils se concentrent généralement sur les parties visibles : le volant, la tige, la vanne ou la structure d'étanchéité. Cependant, les performances d’un robinet-vanne sont souvent déterminées par un composant que les utilisateurs voient rarement : le corps du robinet.

Le corps de la vanne est la coque contenant la pression de la vanne. Il se connecte aux pipelines, prend en charge les composants internes et résiste aux changements de pression et de température pendant le fonctionnement.

Dans les applications industrielles telles que le pétrole et le gaz, les centrales électriques, le traitement chimique et les systèmes de pipelines, un petit problème à l'intérieur d'un moulage de vanne peut devenir un problème sérieux après des années de fonctionnement.

C'est pourquoiMoulage de vanne APIn'est pas simplement un processus de formage du métal. Il s'agit d'une combinaison de science des matériaux, de technologie de moulage, de traitement thermique, d'usinage et d'inspection qualité.

Pourquoi les corps de robinet-vanne sont-ils généralement fabriqués par moulage ?

Un corps de robinet-vanne ressemble à un simple boîtier, mais sa structure interne est en réalité assez complexe.

À l’intérieur du corps de la vanne se trouvent :

Passages d'écoulement ;

Zones de mouvement des portes ;

Murs porteurs;

Sections de connexion à bride ;

Surfaces d'étanchéité.

La production d'une telle structure à partir d'une pièce de métal solide nécessiterait un usinage important, ce qui augmenterait le gaspillage de matériaux et le temps de fabrication.

Le moulage permet aux fabricants de créer d'abord une forme de corps de vanne presque finale, puis d'utiliser des processus d'usinage pour finir les zones critiques.

Ce mode de fabrication présente plusieurs avantages :

Convient aux géométries complexes ;

Meilleure utilisation des matériaux ;

Plus efficace pour la production de grandes vannes ;

Production plus facile de corps de vannes de grandes dimensions.

Une manière simple de le comprendre :

Le moulage crée la structure, tandis que l'usinage crée la précision.

Les deux processus sont importants.

Les défis cachés derrière le moulage du corps de vanne

Beaucoup de gens pensent que si un casting semble lisse à l’extérieur, c’est un bon casting.

En réalité, certains des facteurs de qualité les plus importants sont cachés à l’intérieur du métal.

Défauts internes : le problème que vous ne pouvez pas voir

Pendant la coulée, le métal en fusion passe de liquide à solide. Si ce processus n'est pas correctement contrôlé, des défauts internes peuvent apparaître.

Les problèmes de diffusion courants incluent :

Porosité

La porosité fait référence à de petits trous ou poches d'air à l'intérieur du métal.

Même si un plâtre peut sembler normal à l’extérieur, les pores internes peuvent réduire :

Résistance mécanique ;

Résistance à la pression ;

Fiabilité à long terme.

Pour les composants sous pression tels que les corps de vannes, le contrôle de la porosité est extrêmement important.

Cavités de retrait

Le métal se contracte naturellement lors du refroidissement.

Si le système d'alimentation n'est pas correctement conçu, des espaces vides peuvent se former à l'intérieur du moulage.

Ces défauts peuvent affecter la capacité du corps de vanne à résister à la pression de fonctionnement.

Inclusions non métalliques

Les matières étrangères piégées à l’intérieur de la structure métallique peuvent affecter les propriétés mécaniques.

Pour cette raison, la production professionnelle de pièces moulées nécessite un contrôle strict des processus de fusion, de coulée et de nettoyage.

Méthodes de coulée courantes

Différentes conceptions et applications de vannes peuvent nécessiter différentes méthodes de coulée.

Moulage au sable

Le moulage au sable est l’une des méthodes les plus utilisées pour les corps de vannes industrielles.

Avantages :

Convient aux vannes de grande taille ;

Options de conception flexibles ;

Rentable pour de nombreuses applications industrielles.

Il est couramment utilisé pour :

Vannes d'oléoducs ;

Grandes vannes industrielles ;

Équipement de centrale électrique.

Moulage d'investissement

Le moulage de précision offre une précision dimensionnelle supérieure à celle du moulage au sable traditionnel.

Il convient pour :

Composants de valve plus petits ;

Formes complexes ;

Applications nécessitant une meilleure finition de surface.

Moulage de mousse perdue

Le moulage en mousse perdue utilise un motif de mousse qui disparaît pendant le processus de moulage.

Cette méthode peut aider à créer des structures internes complexes et à réduire les besoins d’usinage.

La méthode de coulée appropriée dépend de la taille de la vanne, du matériau, de la quantité et des exigences de performances.

Pourquoi la sélection des matériaux est importante dans le moulage de vannes à vanne API

Un corps de vanne ne fonctionne pas partout dans le même environnement.

Une vanne utilisée dans un système d’eau et une vanne utilisée dans un oléoduc peuvent nécessiter des matériaux complètement différents.

Les matériaux courants comprennent :

La sélection des matériaux doit prendre en compte :

Température de travail ;

Pression nominale ;

Caractéristiques des fluides ;

Conditions de corrosion ;

Exigences de durée de vie.

Choisir le mauvais matériau peut causer des problèmes même si le processus de coulée lui-même est excellent.

Que signifie la norme API pour le moulage de vannes à vanne ?

Pour les vannes industrielles, les normes API fournissent des lignes directrices relatives à la conception, à la fabrication et aux tests.

Les normes courantes liées aux robinets-vannes comprennent :

API600

Souvent associé aux robinets-vannes en acier utilisés dans les applications pétrolières et industrielles.

Il couvre les exigences liées à la conception, aux matériaux, aux dimensions et aux tests des vannes.

API6D

Couramment utilisé pour les vannes de pipeline, en particulier dans les systèmes de transport de pétrole et de gaz.

Ces normes aident les fabricants et les acheteurs à maintenir des attentes cohérentes en matière de performances des vannes.

Cependant, respecter une norme ne consiste pas seulement à imprimer un certificat. L’ensemble du processus de fabrication, du contrôle des matières premières à l’inspection finale, doit être géré correctement.

Comment les fabricants contrôlent la qualité du moulage des vannes API

Un moulage de vanne fiable nécessite plusieurs étapes de contrôle qualité.

Test de composition chimique

Avant la production, la composition du métal doit être vérifiée pour garantir que le matériau répond aux exigences.

Différents éléments d'alliage influencent :

Force;

Résistance à la corrosion ;

Performances en température.

Traitement thermique

Le traitement thermique contribue à améliorer la structure interne de la pièce moulée.

Cela peut influencer :

Dureté;

Dureté;

Propriétés mécaniques.

Contrôles Non Destructifs (CND)

Certains défauts ne peuvent pas être détectés par inspection visuelle.

Les méthodes d'inspection courantes comprennent :

Tests par ultrasons ;

Tests de particules magnétiques ;

Ressuage liquide ;

Tests radiographiques.

Ces méthodes permettent d'identifier les défauts internes ou de surface.

Contrôle dimensionnel

Après l'usinage, les dimensions critiques doivent être vérifiées.

Cela garantit un bon assemblage avec :

Portes ;

Tiges ;

Brides ;

Connexions de pipelines.

Un malentendu courant

De nombreux acheteurs comparent les corps de vannes principalement en fonction de leur apparence et de leur prix.

Cependant, deux pièces moulées qui se ressemblent peuvent avoir une qualité interne très différente.

La différence peut venir de :

Contrôle des matières premières ;

Expérience en fonderie;

Gestion du processus de coulée ;

Traitement thermique ;

Méthodes de contrôle.

Pour les équipements sous pression, la qualité cachée à l’intérieur du métal est souvent plus importante que l’apparence de la surface.

Foire aux questions

Qu'est-ce qu'un moulage de vanne API ?

Moulage de vanne APIfait référence au processus de moulage utilisé pour fabriquer les composants des vannes, en particulier le corps de la vanne, conformément aux exigences des vannes industrielles et aux normes API applicables.

Pourquoi les corps de robinet-vanne sont-ils généralement fabriqués par moulage ?

Parce que les corps de vannes ont généralement des structures complexes. Le moulage peut créer ces formes efficacement tout en réduisant le gaspillage de matériaux et le temps d'usinage.

Quels matériaux sont couramment utilisés pour les moulages de vannes API ?

Les matériaux courants comprennent l'acier au carbone, l'acier inoxydable, l'acier allié et l'acier inoxydable duplex. Le choix dépend des conditions de travail.

Comment les défauts de coulée peuvent-ils affecter les performances de la vanne ?

Les défauts tels que la porosité, les cavités de retrait et les inclusions peuvent réduire la résistance, affecter la résistance à la pression et raccourcir la durée de vie.

La qualité du moulage est-elle plus importante que la précision de l’usinage ?

Les deux sont importants. Le moulage détermine la structure interne et la résistance, tandis que l'usinage garantit un assemblage et des performances d'étanchéité appropriés.
