Pourquoi les vannes à volant sont-elles toujours un choix fiable pour l'isolation des pipelines industriels

Abstrait: Vannes à volantrestent une solution pratique pour l'isolation des pipelines car ils combinent une structure mécanique simple, un fonctionnement manuel, une étanchéité stable et une large flexibilité d'application.Hannonfournit des solutions de vannes durables conçues pour les systèmes de canalisations industrielles et civiles, avec des configurations matérielles et des capacités de fabrication adaptées aux environnements de service exigeants. Ce guide explique le fonctionnement des vannes à volant, leurs principaux avantages, les exigences d'installation, les pratiques de maintenance et les facteurs que les acheteurs doivent prendre en compte lors de la sélection d'un fournisseur de vannes fiable.

Table des matières

• Que sont les vannes à volant ?
• Comment fonctionnent les vannes à volant ?
• Quels sont les principaux avantages ?
• Quels matériaux sont couramment utilisés ?
• Où sont utilisées les vannes à volant ?
• Comment choisir la bonne vanne ?
• Quelles sont les exigences d’installation et de maintenance ?
• Comment les vannes à volant se comparent-elles aux autres options ?
• Foire aux questions

Que sont les vannes à volant ?

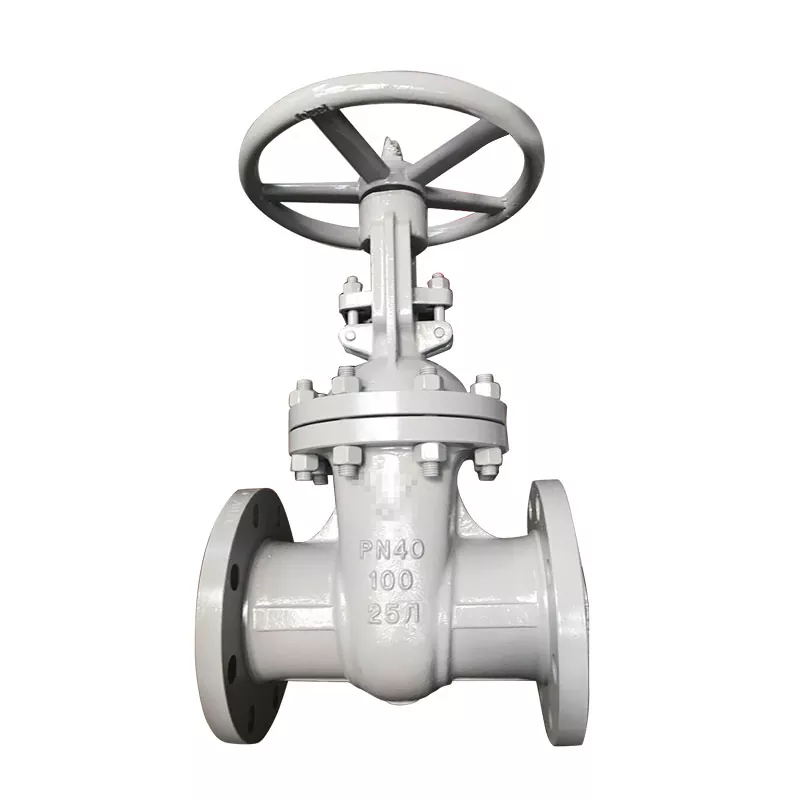

Vannes à volantsont des vannes d'isolement à commande manuelle qui utilisent un volant rotatif pour déplacer une tige de vanne et élever ou abaisser une vanne. Lorsque la porte est soulevée du siège, la canalisation est ouverte et le fluide peut passer. Lorsque le portail entre en contact étroit avec le siège, le passage est fermé.

Contrairement aux vannes de régulation conçues pour un réglage continu du débit, les vannes à vanne sont principalement destinées à un service entièrement ouvert ou entièrement fermé. Ce principe de fonctionnement les rend particulièrement utiles là où une isolation fiable des pipelines est plus importante que la capacité de limitation.

Selon les informations produit de Hanno, ses vannes à volant se caractérisent par une construction relativement simple et une méthode de fonctionnement manuelle, ce qui les rend adaptées à diverses applications industrielles et civiles.

Comment fonctionnent les vannes à volant ?

Le principe de fonctionnement est relativement simple. La rotation du volant convertit le mouvement de rotation en mouvement linéaire de la tige. La tige déplace ensuite le portail verticalement jusqu'à ce que le portail atteigne la position ouverte ou fermée requise.

1. Rotation du volant :L'opérateur tourne le volant manuellement.
2. Mouvement de la tige :La tige se déplace selon le sens de rotation.
3. Mouvement du portail :La vanne se déplace vers le haut ou vers le bas à l’intérieur du corps de la vanne.
4. Isolation du flux :La vanne se sépare du siège de soupape ou entre en contact avec celui-ci.
5. Situation finale :La vanne reste complètement ouverte ou complètement fermée pendant le service normal.

Pour un fonctionnement standard, Hanno spécifie une rotation dans le sens des aiguilles d'une montre pour la fermeture et une rotation dans le sens inverse des aiguilles d'une montre pour l'ouverture. Les directives produits de l'entreprise soulignent également que les vannes à vanne ne doivent pas être utilisées pour l'étranglement.

Quels sont les principaux avantages des vannes à volant ?

La popularité continue des vannes à volant est largement associée à leur simplicité mécanique et à leur fonction d'isolation fiable. Pour les installations où l’actionnement électrique ou pneumatique n’est pas nécessaire, le fonctionnement manuel peut également réduire la complexité du système.

Hannon décrit ses vannes à volant comme offrant une structure simple, une commande manuelle, des performances d'étanchéité stables et une adéquation à une large gamme d'applications.

Quels matériaux sont couramment utilisés ?

Le choix des matériaux a une influence directe sur la durabilité de la vanne, ses performances d'étanchéité, sa résistance à la corrosion et son adéquation à différents fluides et conditions de fonctionnement. Par conséquent, les acheteurs doivent évaluer les spécifications complètes du matériau plutôt que de sélectionner une vanne en fonction uniquement de sa taille nominale.

Par exemple, la configuration publiée par Hanno du robinet-vanne à volant répertorie un corps de 25 L, une surface de siège en 13Cr, une tige en 2Cr13, un joint en graphite 304 plus, une garniture en graphite expansé, des roulements GCr15, un écrou de tige en laiton et un volant QT400.

Pour l'approvisionnement réel, les spécifications finales du matériau doivent toujours être vérifiées par rapport à la pression, à la température, au fluide, aux conditions de corrosion du projet, aux normes applicables et au dessin de vanne approuvé.

Où sont utilisées les vannes à volant ?

Parce qu'il s'agit principalement de dispositifs d'isolation, les vannes à volant peuvent être intégrées dans de nombreux systèmes de canalisations où les opérateurs ont besoin d'une méthode simple pour arrêter ou rétablir le débit.

• Pétrole et raffinage :Isolation des pipelines et arrêt du système de traitement.
• Traitement chimique :Isolation des lignes de processus et de services publics compatibles.
• Production d'électricité :Prise en charge de l'isolation dans les systèmes d'eau, de vapeur et de services publics.
• Eau et eaux usées :Isolation des lignes principales et des équipements.
• Fabrication industrielle :Isolation manuelle des pipelines de processus.
• Systèmes civils généraux :Applications où l’arrêt manuel du pipeline est suffisant.

La gamme plus large de vannes à vanne de Hanno est destinée aux industries telles que le pétrole, la chimie, la pharmacie, les engrais, la production d'électricité, l'eau et les eaux usées, la marine, la métallurgie et les applications énergétiques.

Comment choisir la bonne vanne ?

Le choix d'une vanne à volant doit commencer par les conditions de fonctionnement plutôt que par le prix seul. Une vanne techniquement appropriée peut améliorer la fiabilité du service et réduire les risques de maintenance tout au long de la durée de vie de l'équipement.

1. Déterminer la taille nominale :Faites correspondre la taille de la vanne aux exigences du pipeline et des connexions.
2. Confirmer la pression nominale :Sélectionnez une classe de pression adaptée aux conditions de fonctionnement maximales du système.
3. Évaluer la température :Tenez compte des températures de fonctionnement normales et maximales/minimales.
4. Identifiez le support :Vérifiez la compatibilité avec l'eau, le pétrole, le gaz, les produits chimiques, la vapeur ou d'autres fluides.
5. Choisissez les matériaux de la carrosserie et des garnitures :Tenez compte de la corrosion, de l’érosion, de la température et des exigences mécaniques.
6. Vérifiez le type de connexion :Confirmez si une connexion à bride, soudée bout à bout, filetée ou autre est requise.
7. Vérifier le couple de fonctionnement :Les grandes vannes ou la pression différentielle élevée peuvent nécessiter une boîte de vitesses plutôt qu'un fonctionnement manuel direct.
8. Confirmer les normes applicables :Examiner les spécifications du projet et les normes de conception, de test et de certification requises.

Ce dernier point est particulièrement important pour les achats industriels. Hanno fabrique également des robinets-vannes actionnés par une boîte de vitesses pour les vannes plus grandes où le fonctionnement direct du volant peut nécessiter un effort manuel excessif. Sa gamme publiée de robinets-vannes à boîte de vitesses couvre les diamètres DN150 à DN1400 et les classes de pression jusqu'à la classe 2500.

Quelles sont les exigences d’installation et de maintenance ?

Une installation correcte est essentielle pour maintenir les performances d’étanchéité et réduire les problèmes de fonctionnement inutiles. Avant l'installation, la chambre de la vanne et les surfaces d'étanchéité doivent être nettoyées pour éliminer la saleté, le sable et autres contaminants.

Liste de contrôle d'installation

• Vérifiez le modèle de vanne et les dimensions de connexion.
• Confirmez l’orientation d’installation requise.
• Nettoyer les surfaces d'étanchéité avant le montage.
• Serrez les boulons de connexion uniformément.
• Vérifiez la compression de la garniture sans empêcher le mouvement fluide de la tige.
• Laissez un espace suffisant pour le fonctionnement et l’entretien du volant.
• Suivez les instructions du fabricant pour les vannes équipées de mécanismes de transmission.

Hannon recommande spécifiquement d'éviter les collisions ou une mauvaise manipulation des volants et de conserver un espace suffisant pour le fonctionnement. Pour les vannes fréquemment utilisées, ses directives recommandent une lubrification au moins une fois par mois.

Une inspection régulière doit également se concentrer sur l'état de la garniture, le mouvement de la tige, les fuites, l'intégrité du volant, les connexions à bride et la résistance de fonctionnement inhabituelle. Si une force excessive est nécessaire, les opérateurs doivent en rechercher la cause au lieu d'utiliser des barres d'extension ou d'autres outils de fortune.

Comment les vannes à volant se comparent-elles aux autres options ?

Le meilleur type de vanne dépend de la fonction prévue. Les vannes à volant sont particulièrement appropriées lorsque la principale exigence est une isolation manuelle fiable plutôt qu'une régulation de débit continu.

Un robinet-vanne ne doit donc pas être choisi simplement parce qu'il est peu coûteux ou familier. La question cruciale est de savoir si le principe de fonctionnement de la vanne correspond à la fonction réelle du pipeline.

Foire aux questions sur les vannes à volant

1. À quoi servent principalement les vannes à volant ?

Ils sont principalement utilisés pour ouvrir ou fermer complètement le débit des pipelines. Ils ne sont normalement pas destinés à l’étranglement ou à la régulation de débit continu.

2. Les vannes à volant peuvent-elles fonctionner sans électricité ?

Oui. Une configuration standard actionnée par volant utilise un fonctionnement mécanique manuel et ne nécessite donc normalement pas de source d'alimentation électrique externe.

3. Dans quel sens tournez-vous un volant pour fermer un robinet-vanne ?

Pour la configuration Hanno, la rotation dans le sens des aiguilles d'une montre ferme la vanne et la rotation dans le sens inverse des aiguilles d'une montre l'ouvre. Confirmez toujours les instructions d'utilisation fournies avec la vanne spécifique.

4. Un robinet-vanne peut-il être utilisé pour l’étranglement ?

Non. Les robinets-vannes sont généralement conçus pour un service entièrement ouvert ou entièrement fermé. Leur utilisation pour l'étranglement peut contribuer à des conditions d'écoulement indésirables et à une usure prématurée.

5. À quelle fréquence un robinet-vanne à volant fréquemment actionné doit-il être lubrifié ?

Hannon recommande une lubrification au moins une fois par mois pour les vannes fréquemment ouvertes et fermées, tandis que les intervalles de maintenance réels doivent également refléter les conditions de service et les instructions de maintenance du fabricant.

6. Quand dois-je choisir un robinet-vanne à boîte de vitesses ?

Une configuration de boîte de vitesses peut être envisagée lorsque la taille de la vanne, la pression différentielle ou le couple de fonctionnement rendent le fonctionnement direct du volant peu pratique. Hanno positionne spécifiquement les vannes à boîte de vitesses pour les applications où un avantage mécanique supplémentaire est requis.

Conclusion : les vannes à volant sont-elles un choix judicieux pour l'isolation des pipelines ?

Pour les systèmes de canalisations qui nécessitent un arrêt fiable plutôt qu'une régulation de débit continu, les vannes à volant restent un choix pratique et polyvalent. Leur structure mécanique simple, leur fonctionnement manuel, leur interface d'étanchéité stable et leurs configurations de matériaux adaptables les rendent adaptés à de nombreuses applications industrielles et civiles. La sélection de la taille, de la pression nominale, du matériau, de la connexion et de la configuration de fonctionnement correctes est essentielle pour des performances à long terme. Si vous recherchez des vannes à volant fiables auprès d'un fabricant chinois ou si vous avez besoin d'aide pour adapter une vanne aux exigences de votre pipeline,Contactez-nouschez Hanno pour les spécifications du produit, des conseils techniques et un devis adapté à votre projet.
