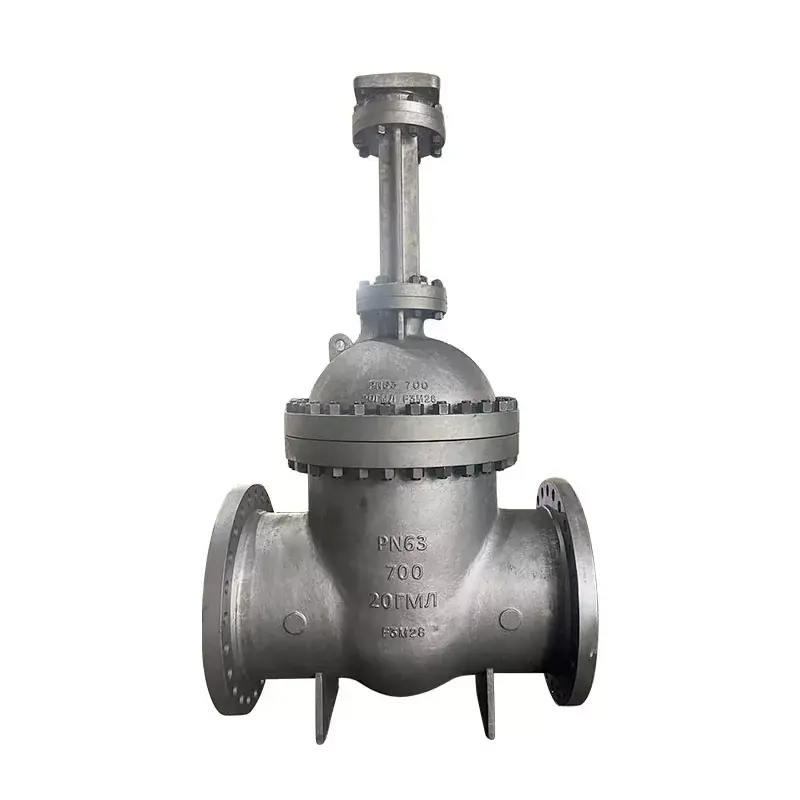

Pourquoi les vannes à vanne basse température sont-elles essentielles pour les applications cryogéniques et de GNL ?

Dans des secteurs tels que la production de GNL, le traitement pétrochimique et la séparation de l'air, les pipelines doivent traiter des fluides à des températures extrêmement basses, souvent inférieures à -100°C. Les vannes standard peuvent devenir fragiles, perdre leur intégrité d’étanchéité ou échouer complètement dans ces conditions. LeVannes à vanne basse températuredepuisVanne Hannosont spécialement conçus pour maintenir des performances fiables dans les environnements cryogéniques. Cet article examine les caractéristiques de conception, la sélection des matériaux et les normes de qualité qui font de ces vannes un choix fiable pour les applications exigeantes à basse température.

Le défi du contrôle des fluides à basse température

Alors que la demande mondiale de gaz naturel liquéfié (GNL) et de gaz industriels continue de croître, le besoin de systèmes fiables de contrôle des fluides cryogéniques n’a jamais été aussi grand. Les pipelines transportant de l'éthylène, du propylène, de l'azote liquide et d'autres fluides cryogéniques fonctionnent à des températures aussi basses que -196°C. À ces extrêmes, les vannes standard en acier au carbone deviennent fragiles et sujettes à la rupture. Les matériaux d'étanchéité peuvent perdre de leur élasticité, entraînant des fuites. Des vannes spécialisées sont nécessaires pour garantir la sécurité, la fiabilité et une longue durée de vie.

LeVannes à vanne basse températuredepuisVanne Hannosont conçus pour relever ces défis. Fabriquées à partir de matériaux soigneusement sélectionnés résistant aux basses températures tels que l'acier inoxydable, les alliages à base de nickel, LCB, LF1, LF3, LC3 et CF8, ces vannes conservent leur résistance mécanique et leur résistance aux chocs même à des températures cryogéniques. Cet article explore leurs principales caractéristiques, les spécifications des matériaux et les secteurs dans lesquels ils sont le plus couramment utilisés.

Spécifications techniques

Vous trouverez ci-dessous un résumé des principales spécifications duVannes à vanne basse températuredepuisVanne Hanno.

Sélection des matériaux et conception structurelle

Les performances d'une vanne basse température dépendent fortement des matériaux utilisés dans sa construction.Vanne Hannosélectionne des matériaux spécifiquement pour leur capacité à conserver leurs propriétés mécaniques à des températures cryogéniques.

Les surfaces d'étanchéité de la vanne et du siège de vanne sont soudées avec des matériaux en alliage dur pour améliorer la résistance à l'usure et prolonger la durée de vie. Ce revêtement améliore également la résistance à la corrosion, ce qui est essentiel dans les applications où les fluides cryogéniques peuvent contenir des impuretés ou de l'humidité.

Options de conception du capot

Vanne Hannopropose deux configurations de capot pour leVannes à vanne basse température, permettant aux clients de sélectionner l'option la plus adaptée à leurs conditions de fonctionnement spécifiques.

Conception du capot boulonné

Le corps de la vanne et le chapeau sont reliés à l'aide de boulons et d'écrous à haute résistance. Un joint en graphite flexible 316 assure une étanchéité fiable. Pour les applications nécessitant une intégrité d’étanchéité supplémentaire, des structures d’étanchéité à anneau métallique sont disponibles. Cette conception convient aux applications cryogéniques générales où un accès pour la maintenance est prévu.

Conception de capot soudé

La structure du chapeau soudé utilise une connexion filetée combinée à une technologie d'étanchéité par soudage complète. Cette conception offre une fiabilité d’étanchéité améliorée pour les applications cryogéniques critiques et les systèmes de transport de fluides dangereux. Il est particulièrement recommandé pour les applications où la prévention des fuites est une priorité absolue.

Applications dans tous les secteurs

LeVannes à vanne basse températuredepuisVanne Hannosont utilisés dans une variété d’applications cryogéniques et à basse température :

• Projets GNL– Pour contrôler le flux de gaz naturel liquéfié pendant le stockage, le transport et la regazéification.

• Industrie pétrochimique– Manipulation d’éthylène, de propylène et d’autres hydrocarbures légers à des températures cryogéniques.

• Systèmes de gaz industriels– Utilisé dans la production et la distribution d’azote liquide, d’oxygène liquide et d’hydrogène liquide.

• Usines de séparation de l'air– Pour le contrôle des fluides cryogéniques dans la séparation des gaz atmosphériques.

• Centrales électriques– Dans les systèmes à cycle combiné et autres systèmes de production d’énergie utilisant des fluides cryogéniques.

• Systèmes de stockage cryogénique– Dans les réservoirs et systèmes de transfert pour le stockage et le déplacement des gaz liquéfiés.

Foire aux questions (FAQ)

Q : À quelle plage de température ces vannes sont-elles adaptées ?

R : Les vannes sont conçues pour des températures de fonctionnement comprises entre -46 °C et -196 °C, ce qui les rend adaptées à la plupart des applications cryogéniques et à basse température.

Q : Quels matériaux sont utilisés dans la construction des vannes à basse température ?

R : Les vannes sont fabriquées à partir de matériaux tels que le LCB, LF1, LF3, LC3, CF8 et l'acier inoxydable, sélectionnés pour leur résistance aux chocs et leurs propriétés mécaniques à basse température.

Q : Quelle est la différence entre les conceptions de chapeau boulonné et soudé ?

R : La conception du capot boulonné permet un entretien et un accès plus faciles. La conception du chapeau soudé offre une fiabilité d'étanchéité améliorée, ce qui le rend adapté aux applications critiques ou dangereuses.

Q : Quelles industries utilisent couramment ces vannes ?

R : Ils sont largement utilisés dans les projets de GNL, le traitement pétrochimique, la production de gaz industriels, la séparation de l'air et la production d'électricité.

Q : Quelles certifications Hanno Valve détient-elle ?

UN:Vanne Hannodétient les certifications ISO 9001, ISO 14001, CE, API 600 et Russie TC 010/032.

Q : Les vannes sont-elles testées avant expédition ?

R : Oui. Chaque vanne est soumise à des tests de pression et à une inspection des performances d'étanchéité, de la qualité des matériaux et de la précision dimensionnelle avant la livraison.

Conclusion

LeVannes à vanne basse températuredepuisVanne Hannosont conçus pour des performances fiables dans les environnements cryogéniques les plus exigeants. Avec des matériaux sélectionnés pour leur résistance aux chocs à des températures allant jusqu'à -196 °C, des structures d'étanchéité robustes et des tests de qualité complets, ces vannes offrent une solution fiable pour les applications de GNL, de pétrochimie et de gaz industriels. Fort de plus de 25 ans d'expérience dans la fabrication et de plusieurs certifications internationales,Vanne Hannofournit des produits qui répondent aux exigences rigoureuses de l’industrie mondiale. Pour des données techniques détaillées, des prix ou pour discuter d'une commande personnalisée, n'hésitez pas àContactez-nous, leVanne HannoL'équipe commerciale est disponible pour fournir un support professionnel et des solutions compétitives.
