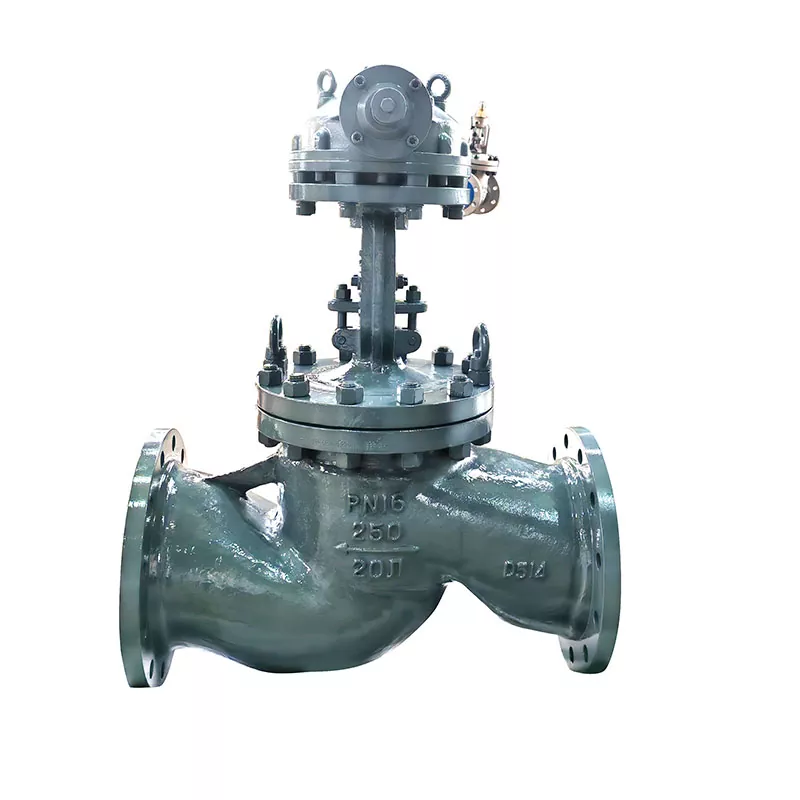

Vanne à soupape de boîte de vitesses PN16 DN250 avec chapeau boulonné

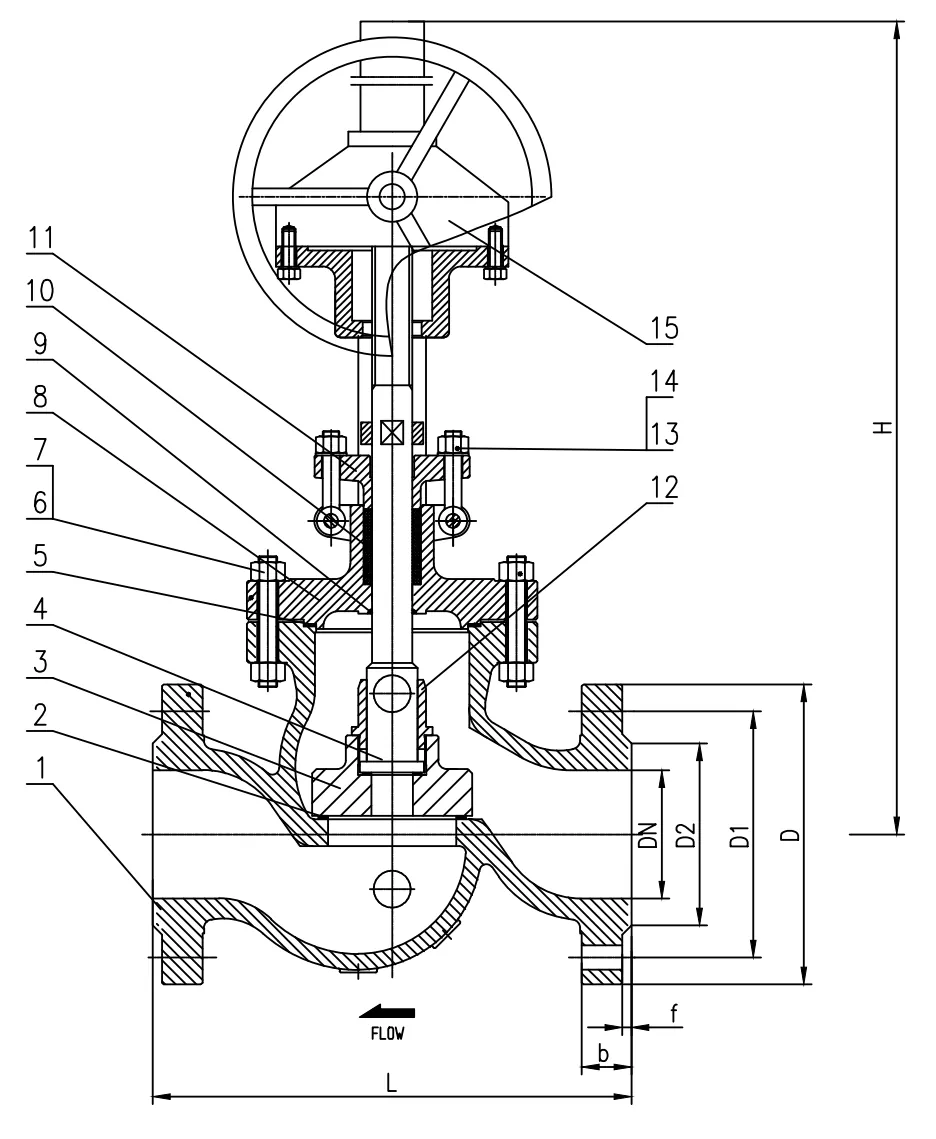

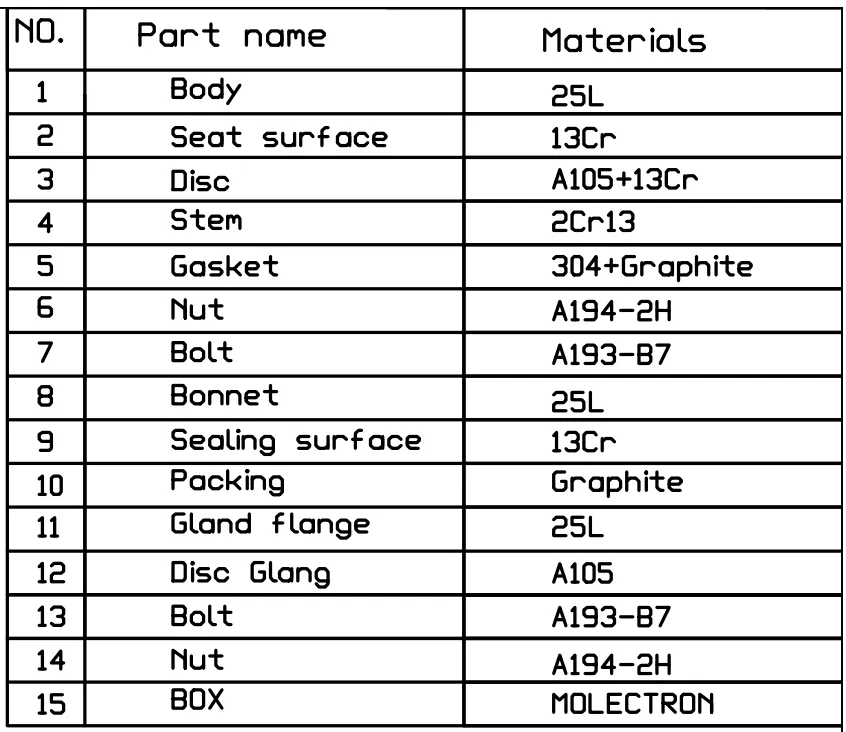

LeVanne à soupape de boîte de vitesses PN16 DN250 avec chapeau boulonnéde Hanno Valve est conçu conformément aux normes DIN et EN pour s'adapter parfaitement aux profils de brides européens standard. À l'intérieur de la vanne, une tige en acier inoxydable 2Cr13 entraîne un disque forgé A105 recouvert d'un alliage 13Cr contre un siège de corps à rechargement dur assorti. Un joint enroulé en spirale en graphite 304+ assure l'étanchéité de la bride du chapeau, tandis que la garniture d'étanchéité en graphite à plusieurs anneaux empêche les fuites de la tige sous un cycle thermique continu. Fabriquée selon une gestion de qualité stricte ISO9001, chaque vanne PN16 DN250 est soumise à des tests physiques, chimiques et de pression rigoureux dans notre usine du Zhejiang, offrant ainsi une solution stable et longue durée pour l'approvisionnement en chaleur, la distribution de gaz et le transport de produits chimiques à basse pression.

Caractéristiques du produit

• Chemin de flux interne optimisé :La cavité de vanne profilée réduit la chute de pression et les turbulences du fluide à travers l'orifice DN250.
• Facilité de maintenance en ligne :Le chapeau boulonné à entrée supérieure permet au personnel de maintenance d'inspecter ou de réaffûter le revêtement du siège en 13Cr sans déboulonner le corps de la vanne de la canalisation.
• Intégrité de l'étanchéité bi-matériau :Combine un rechargement métallique du siège avec une garniture en graphite résiliente pour une fermeture continue étanche aux bulles.

Scénarios d'application

• Approvisionnement en chauffage municipal :Stations urbaines de distribution de vapeur et d’eau chaude.
• Eau industrielle :Conduites de circulation de la tour de refroidissement et collecteur de prise d’eau de l’usine.
• Services publics de gaz naturel :Stations de transport et de régulation de gaz de ville basse pression.

Spécifications techniques

Processus d'approvisionnement

1. Confirmation des spécifications :Soumettez les exigences relatives au type de fluide, à la température de fonctionnement et au perçage des brides.
2. Validation d'échantillons/petits lots :Tests d’échantillon initiaux pris en charge pour l’approbation du projet.
3. Production de masse et inspection en usine :Photos de production en temps réel, rapports spectraux de matières premières et vidéos de tests de pression envoyés au client.
4. Expédition:Emballé dans des caisses en bois aux normes d'exportation avec documentation d'expédition complète.

Service après-vente

• Guide d'installation :Manuels écrits détaillés et didacticiels vidéo étape par étape couvrant le réglage des presse-étoupes et le serrage des boulons.
• Disponibilité des pièces de rechange :Volants, joints d'étanchéité, kits d'emballage de presse-étoupes et boîtes de vitesses stockés pour une expédition rapide.
• Engagement de garantie :Garantie de qualité globale de 18 mois avec une assistance technique rapide.

Foire aux questions (FAQ)

Quelles dimensions standards face à face cette vanne PN16 DN250 suit-elle ?

Les dimensions sont conformes aux normes EN 558‑1 / DIN 3202, garantissant un montage entièrement interchangeable avec les canalisations européennes existantes.

Pourquoi choisir un chapeau boulonné plutôt qu'un chapeau étanche à pression pour la classification PN16 ?

Les chapeaux boulonnés offrent un démontage simple et économique et des performances d'étanchéité fiables pour les plages de pression faibles à moyennes comme le PN16.

Cette vanne peut-elle être utilisée pour des applications vapeur à 200°C ?

Absolument. Le robinet à soupape à boîte de vitesses PN16 DN250 avec chapeau boulonné 304 + joint en graphite et garniture en graphite est entièrement conçu pour une vapeur saturée continue jusqu'à 400°C.
