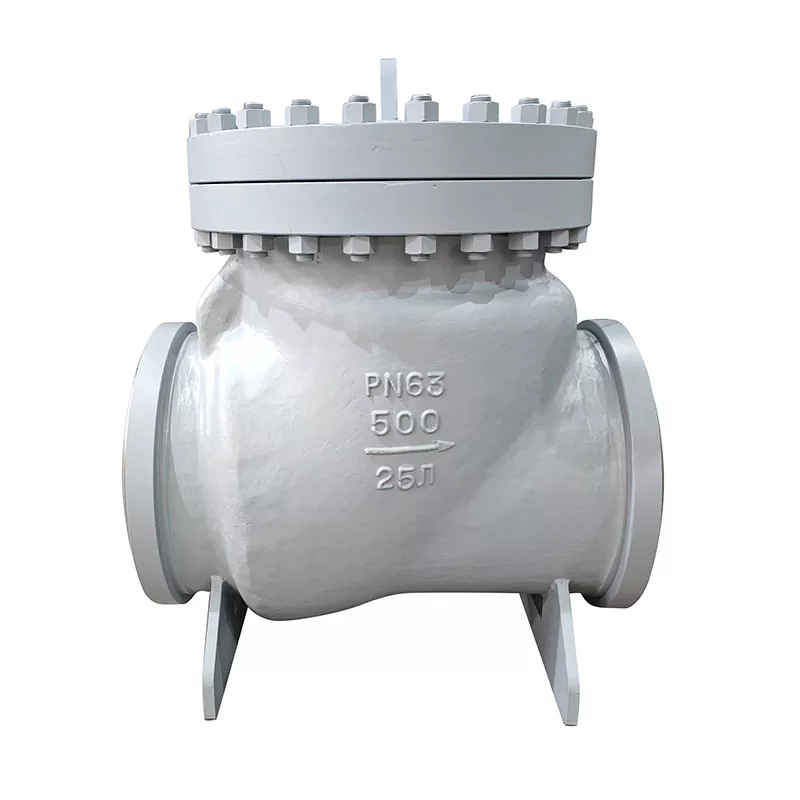

Clapets anti-retour soudés bout à bout

Le clapet anti-retour soudé bout à bout Hanno Valve est doté d'une structure d'ouverture rotative à culbuteur interne, avec tous les composants d'ouverture et de fermeture installés à l'intérieur du corps de la vanne, empêchant les fuites externes, à l'exception du joint d'étanchéité et de la bague d'étanchéité au niveau de la bride centrale. Le tube à bascule et la connexion de libération de la valve utilisent une structure de connexion sphérique, offrant à la valve une liberté à 360 degrés et une compensation de micro-position. Cette vanne est idéale pour les fluides propres, tels que l'eau, la vapeur, l'huile, l'acide nitrique, l'acide acétique et l'urée, mais ne convient pas aux fluides contenant des particules solides ou à haute viscosité. Il est couramment utilisé dans les pipelines d’industries telles que le pétrole, les produits chimiques, les produits pharmaceutiques, les engrais et l’électricité.

Principales caractéristiques du produit

Nos clapets anti-retour soudés bout à bout ont été sélectionnés par des industries telles que l'énergie, la chimie, le pétrole et la conservation de l'eau. Grâce à de nombreuses années d’expérience, il a été prouvé qu’ils répondent aux besoins de diverses applications industrielles.

S'améliorer constamment pour maintenir une qualité de produit de qualité supérieure.

Approuvé par les clients nationaux et internationaux.

À propos de la vanne Hengnuo

Zhejiang Hengnuo Valve Manufacturing Co., Ltd. a 25 ans d'expérience dans la fabrication de vannes, située dans la base de fabrication de vannes industrielles chinoises - zone industrielle de vannes Zhejiang Lishui Bihu, la zone de production est de 18 000 mètres carrés. Hengnuo Valve compte 150 membres du personnel, des techniciens supérieurs de plus de 32 personnes. Les principaux produits de l'entreprise sont les robinets-vannes, les clapets anti-retour, les robinets à soupape et les vannes de centrale électrique. Hengnuo Valve possède également sa propre fonderie, fonderie utilisant la technologie de sable prérevêtu la plus avancée, fournissant à l'usine des moulages de haute qualité et de haute précision, améliorant considérablement la qualité et le temps de production de Hengnuo Valve.

Principaux avantages des clapets anti-retour soudés bout à bout Hanno Valve

Le clapet anti-retour soudé bout à bout Hanno Valve offre plusieurs avantages distincts par rapport aux conceptions de clapets anti-retour conventionnels. La structure rotative du culbuteur interne garantit que toutes les pièces mobiles restent à l'intérieur de l'enceinte de pression, minimisant ainsi les chemins de fuite potentiels. Seuls le joint d'étanchéité de la bride centrale et la bague d'étanchéité sont des points de contact externes, ce qui simplifie les routines de maintenance et d'inspection.

La connexion sphérique entre le tube à bascule et le déclencheur de soupape offre une liberté à 360 degrés et une compensation de micro-position. Cette caractéristique permet au clapet anti-retour soudé bout à bout Hanno Valve de s'adapter à un désalignement mineur des tuyaux et à une dilatation thermique sans se coincer. En conséquence, les utilisateurs signalent des intervalles d'entretien plus longs et une usure réduite des surfaces d'étanchéité.

Pour les professionnels de l'approvisionnement à la recherche d'un clapet anti-retour soudé bout à bout fiable, la gamme de produits Hanno Valve offre des performances constantes dans les applications exigeantes, notamment le pétrole et le gaz en amont, le traitement chimique et les systèmes pharmaceutiques de haute pureté.

Spécifications techniques

Paramètre	Spécification
Gamme de tailles	1/2 pouce à 20 pouces (DN15 à DN500)
Classe de pression	ASME Classe 150 à 2500, PN16 à PN420
Matériaux du corps	WCB, WC6, WC9, CF8, CF8M, CF3M, acier inoxydable duplex
Matériaux du siège et du disque	SS304, SS316, rechargement Stellite (en option)
Terminer la connexion	Extrémités à souder bout à bout ASME B16.25
Plage de température	-29 degrés C à +425 degrés C (plus élevé sur demande)
Médias applicables	Eau, vapeur, huile, acide nitrique, acide acétique, urée (médias propres uniquement)
Normes de conception	API 6D, ASME B16.34, OIN 15761

Comparaison des matériaux et limites de fonctionnement

Qualité du matériau	Pression de service maximale à 100 degrés F	Service typique
Acier au carbone WCB	285 psi (Classe 150) / 740 psi (Classe 300)	Eau, vapeur, pétrole, gaz
CF8M Acier inoxydable 316	275 psi (Classe 150) / 720 psi (Classe 300)	Milieux corrosifs et acides, lignes pharmaceutiques
CF3M 316L à faible teneur en carbone	275 psi (classe 150)	Urée, acide nitrique, eau de haute pureté
Acier allié WC9	740 psi (classe 300) jusqu'à 540 degrés C	Vapeur à haute température, applications dans les centrales électriques

Pourquoi choisir les clapets anti-retour soudés bout à bout Hanno Valve pour votre projet

Lorsque vous achetez un clapet anti-retour soudé bout à bout Hanno Valve, vous bénéficiez de 25 ans d'expertise en fabrication et d'un processus de production verticalement intégré. La fonderie interne utilise la technologie du sable prérevêtu pour produire des pièces moulées de haute précision, garantissant une épaisseur de paroi constante et des composants sans défauts. Cela se traduit directement par des performances fiables sur le terrain.

Le clapet anti-retour soudé bout à bout Hanno Valve jouit de la confiance des clients nationaux et internationaux dans les domaines de la production d'électricité, du pétrole et du gaz, du traitement chimique et du traitement de l'eau. Les commandes répétées des grandes sociétés d'ingénierie confirment la durabilité et la proposition de valeur du produit.

Pour les acheteurs à la recherche d'un clapet anti-retour soudé bout à bout qui équilibre performances, fiabilité et rentabilité, Hanno Valve fournit une solution éprouvée appuyée par un historique de terrain documenté et un contrôle qualité complet.

Foire aux questions

Q : Les clapets anti-retour soudés bout à bout Hanno Valve peuvent-ils être installés dans des lignes verticales ?
R : Oui, mais uniquement avec un sens d'écoulement ascendant (de bas en haut). Le disque dépend de la gravité pour se fermer, un écoulement vertical vers le bas n'est donc pas recommandé. Contactez l’ingénierie Hanno Valve pour obtenir des conseils d’installation spécifiques.

Q : Quels fluides ne conviennent pas à ces vannes ?
R : Le clapet anti-retour soudé bout à bout Hanno Valve est conçu pour les fluides propres. Il ne doit pas être utilisé avec des fluides contenant des particules solides, des boues ou des liquides à haute viscosité qui pourraient empêcher une bonne mise en place du disque.

Q : Quelle documentation est fournie avec chaque vanne ?
R : La documentation standard comprend un certificat d'essai de matériaux (EN 10204 3.1), un rapport d'essai de pression hydrostatique, un enregistrement d'inspection visuelle et une étiquette d'identification de vanne. Une inspection par un tiers peut être organisée sur demande.

Q : Quel est le délai de livraison typique pour les clapets anti-retour soudés bout à bout Hanno Valve ?
R : Le délai de livraison standard est de 15 à 30 jours ouvrables selon la qualité et la quantité du matériau. La fonderie interne permet des délais de livraison plus courts pour les matériaux courants comme le WCB et le CF8M.

Q : Comment la connexion sphérique améliore-t-elle la durée de vie ?
R : Le joint sphérique fournit jusqu'à plus ou moins 2 degrés de compensation de désalignement angulaire. Cela réduit les contraintes sur les composants du culbuteur et de la charnière, empêchant ainsi l'usure prématurée causée par la dilatation thermique des tuyaux ou les tolérances d'installation.

Q : Des pièces de rechange sont-elles disponibles pour les clapets anti-retour soudés bout à bout Hanno Valve ?
R : Oui, Hanno Valve stocke des joints d'étanchéité de remplacement, des bagues d'étanchéité et des ensembles de garniture complets pour toutes les tailles standard. Contactez le service des pièces détachées avec le numéro de série de votre vanne pour une identification correcte.
