Quand choisir un robinet-vanne à commande par boîte de vitesses au lieu d'un robinet-vanne à volant standard ?

Lors de la sélection des robinets-vannes, de nombreux acheteurs sont confrontés à cette question : les deux sont à commande manuelle, pourquoi certains robinets-vannes utilisent-ils des volants standard alors que les unités de grande taille nécessitent des ensembles de boîte de vitesses ?

En fait, le robinet-vanne à boîte de vitesses ne constitue pas un simple remplacement des robinets-vannes à volant standard. La principale différence réside dans les méthodes d’actionnement. Le choix final dépend des conditions de service réelles : taille de la vanne, pression, pression différentielle, couple de fonctionnement et conditions d'accès sur site.

Ne prenez pas de décisions basées uniquement sur le diamètre nominal ou la pression nominale. L'approche correcte consiste à vérifier le couple de fonctionnement réel et à vérifier si la force manuelle est suffisante pour le fonctionnement de la vanne.

Comment fonctionne un robinet-vanne à volant standard ?

Une vanne à volant standard entraîne la tige directement via la rotation du volant. Les opérateurs tournent le volant pour déplacer la tige et le disque de porte de haut en bas, afin d'ouvrir ou de fermer le pipeline.

Avec une structure simple et moins de pièces de transmission, cette conception est largement adoptée pour les robinets-vannes de petite à moyenne taille.

Scénarios appropriés pour les vannes à volant standard

• Faible couple de fonctionnement de la vanne
• Espace suffisant sur site pour un fonctionnement manuel direct
• Cycles d'ouverture et de fermeture peu fréquents
• Préférence pour une structure simple et peu d’entretien

Par exemple, un robinet-vanne de taille moyenne à petite pour un service général d'eau avec une faible pression de service, une faible pression différentielle à travers la vanne et un volant accessible, fonctionnera normalement bien avec un actionnement par volant standard.

Quelle est la fonction du robinet-vanne actionné par une boîte de vitesses ?

Un robinet-vanne actionné par une boîte de vitesses installe une transmission mécanique à engrenages entre le volant et la tige de vanne. La réduction à engrenages augmente le couple de sortie, de sorte que les opérateurs peuvent ouvrir ou fermer la vanne avec beaucoup moins de force manuelle.

Veuillez noter : la boîte de vitesses ne modifiera pas la pression interne du pipeline et ne réduira pas la pression moyenne. Cela résout seulement le problème deforce de commande manuelle insuffisante.

Problèmes clés résolus par l'actionnement de la boîte de vitesses

• Réduire la force manuelle requise pour le fonctionnement de la vanne
• Vannes de support avec demande de couple de décollage élevée
• Adapté aux conditions de travail de grande taille et à charge élevée
• Convient aux emplacements d'installation avec un espace de fonctionnement limité

Comment la pression et la pression différentielle affectent-elles le fonctionnement des vannes ?

De nombreuses sources affirment simplement que « les vannes haute pression nécessitent des réducteurs », ce qui n’est pas tout à fait exact.

Un facteur critique pour la difficulté d’ouverture de la vanne estpression différentielle— la différence de pression entre les côtés amont et aval de la vanne.

Par exemple:

Même si les deux scénarios partagent une pression en amont de 10 bars, le scénario B entraîne une pression différentielle de 8 bars. Une force beaucoup plus élevée est nécessaire pour soulever le battant du portail.

La relation physique de base peut être résumée comme suit :

Force = Pression × Surface

Étant donné une zone de pression fixe, une pression différentielle plus élevée génère une force d'action plus importante.

Néanmoins, le couple de fonctionnement réel ne peut pas être calculé à partir de la seule pression. Elle est également affectée par les dimensions de la vanne, la conception du disque de vanne, la construction de la tige, la configuration du joint et la perte par friction.

Pourquoi ne pouvons-nous pas sélectionner la boîte de vitesses uniquement en fonction de la taille des soupapes ?

Dans la pratique de l’ingénierie, une idée fausse courante existe :

« Plus la taille DN est grande, plus une boîte de vitesses devient nécessaire. »

Cette conclusion est trompeuse.

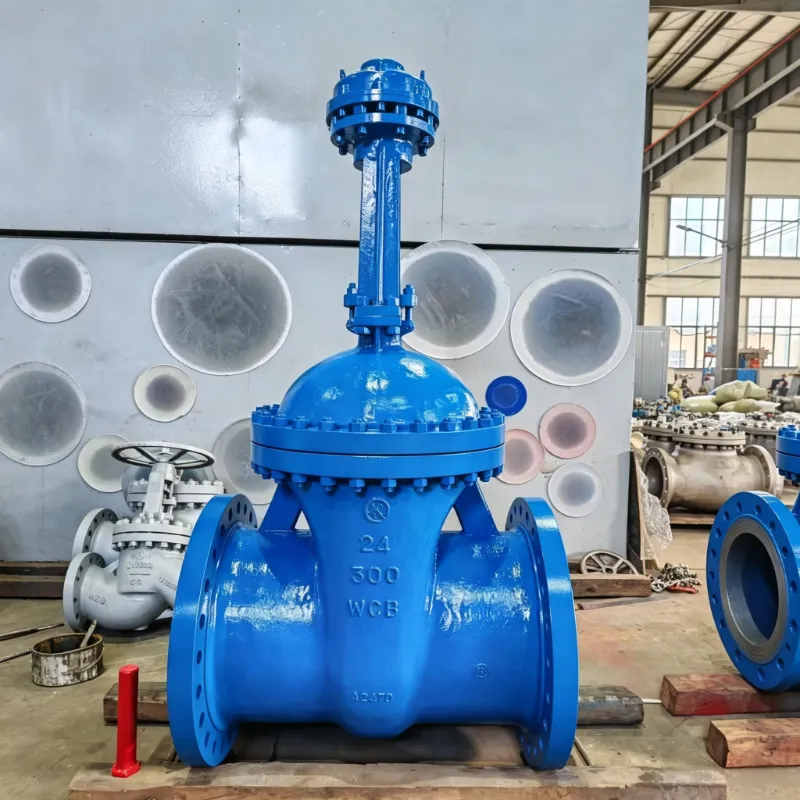

Prenons l'exemple du robinet-vanne DN300 :

• Une unité DN300 installée dans un système d'eau basse pression avec une faible pression différentielle peut toujours fonctionner avec un volant standard.
• Une autre unité DN300 destinée aux canalisations industrielles lourdes avec une pression différentielle élevée lors de l'ouverture nécessitera l'assistance d'un réducteur.

La taille nominale n’est donc qu’un indice de référence. Le couple de fonctionnement réel est le facteur décisif pour le choix de l'actionnement.

Paramètres clés à vérifier lors de la spécification des vannes à vanne actionnées par boîte de vitesses

Pour les applications industrielles de grande taille ou critiques, demandez les données suivantes à votre fabricant de vannes :

Le couple de rupture est particulièrement important. Les vannes qui restent fermées pendant de longues périodes nécessitent souvent un couple supplémentaire pour vaincre la résistance statique au moment de l'ouverture.

Quand utiliser des vannes à volant standard ?

Les vannes à volant standard sont préférées pour :

• Tailles nominales petites à moyennes
• Faible fréquence de fonctionnement
• Accès physique facile pour les opérateurs
• Couple de fonctionnement dans une plage manuelle acceptable
• Applications nécessitant une structure simple et une maintenance pratique

Quand utiliser des robinets-vannes actionnés par une boîte de vitesses ?

Les robinets-vannes actionnés par boîte de vitesses sont recommandés pour :

• Vannes industrielles de grande taille
• Conditions de travail exigeant un couple de décollage élevé
• Vannes installées dans des endroits difficiles d'accès
• Cas où le fonctionnement manuel direct devient difficile
• Systèmes nécessitant une assistance mécanique stable à l’actionnement

Vanne à vanne à boîte de vitesses VS vanne à volant : comment décider ?

Lors du choix du type d'actionnement, ne vous concentrez pas uniquement sur « quelle est la taille de la vanne » ou « quelle est la pression nominale ». Évaluez tous les éléments ci-dessous de manière exhaustive :

• Pression de service réelle
• Pression différentielle à travers le corps de la vanne
• Taille nominale de la vanne
• Couple de fonctionnement requis
• Conditions d'installation sur site
• Accès opérateur et mode de fonctionnement

Si un volant standard répond aux exigences de fonctionnement, l'ajout d'une boîte de vitesses n'apporte aucune valeur supplémentaire. Lorsque le fonctionnement manuel devient pénible et qu'un couple élevé est requis, l'actionnement de la boîte de vitesses constitue la solution raisonnable.

Conclusion

Il n’y a pas de gagnant absolu entre le robinet-vanne à volant standard et le robinet-vanne à boîte de vitesses.

Les solutions de volant présentent une construction simple pour des environnements de fonctionnement favorables. Les boîtes de vitesses réduisent la charge de travail manuelle via une transmission mécanique, idéales pour les installations de grande taille, à charge élevée ou à accès difficile.

Le flux de travail de sélection correct doit suivre :

Conditions de service → Pression différentielle → Couple de fonctionnement → Sélection du type d'actionneur

Au lieu de la règle simpliste :

Taille de vanne plus grande = Doit adopter une boîte de vitesses.
