Processus de forgeage gratuit du clapet anti-retour Inconel 600

L'Inconel 600 est un alliage nickel-chrome connu pour sa bonne résistance à l'oxydation à haute température, sa résistance à la corrosion et ses propriétés mécaniques stables. En raison de ces caractéristiques, il est largement utilisé dans les environnements industriels exigeants tels que les équipements de traitement chimique, les systèmes de traitement thermique et les applications de tuyauterie à haute température.

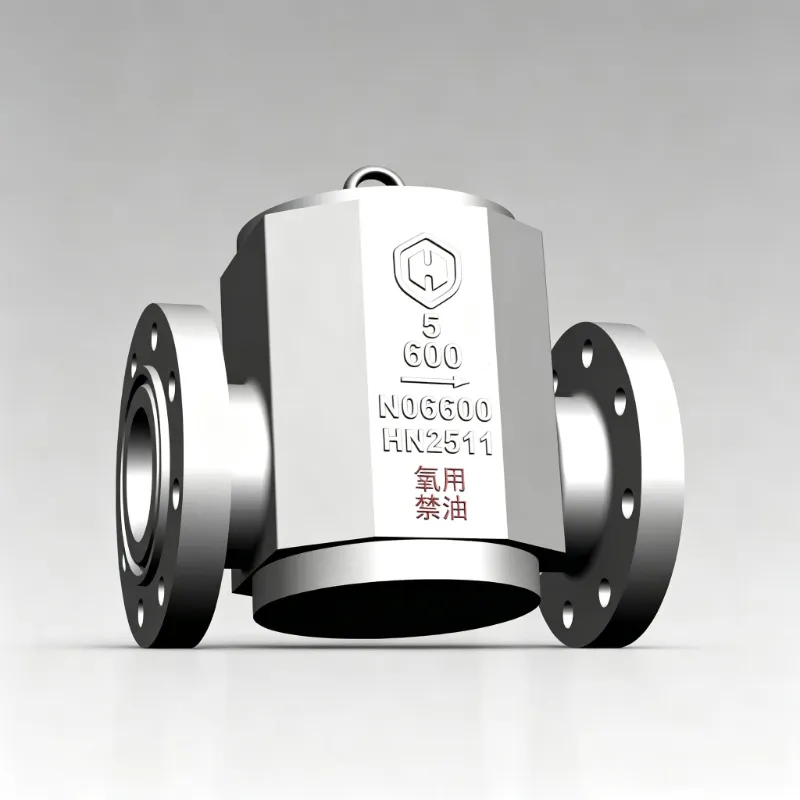

UnClapet anti-retour en Inconel 600est conçu pour empêcher l'écoulement inverse dans les systèmes de canalisations et maintenir le sens d'écoulement correct du fluide. Pour les applications impliquant des températures élevées ou des environnements corrosifs, le corps de vanne nécessite des performances matérielles et une intégrité structurelle fiables. Le forgeage libre est couramment utilisé pour fabriquer des composants de vannes en alliage élevé, car il peut améliorer la densité des matériaux et optimiser la structure métallique interne.

Caractéristiques du matériau Inconel 600 pour le forgeage de vannes

L'Inconel 600 se compose principalement de nickel, de chrome et de fer. La teneur élevée en nickel offre une résistance à la corrosion, tandis que le chrome améliore la résistance à l'oxydation dans des conditions de haute température. Cependant, par rapport aux aciers conventionnels, les alliages à base de nickel présentent des caractéristiques de forge différentes qui nécessitent un contrôle minutieux du processus.

Haute résistance à la déformation

L'Inconel 600 a une résistance à la déformation relativement élevée lors du travail à chaud. Un contrôle approprié de la température de forgeage est nécessaire pour réduire les charges de forgeage et assurer une déformation uniforme dans tout le matériau.

Faible conductivité thermique

Étant donné que les alliages à base de nickel ont une conductivité thermique inférieure à celle de nombreux matériaux en acier, le processus de chauffage nécessite des augmentations de température contrôlées pour réduire les contraintes thermiques causées par un chauffage inégal.

Exigences pour le forgeage uniforme

En tant que composant contenant de la pression, le corps de vanne nécessite une bonne continuité structurelle. Des opérations de forgeage libres appropriées aident à affiner la structure interne et à améliorer la cohérence globale de la pièce forgée.

Processus de fabrication du clapet anti-retour Inconel 600 par forgeage gratuit

1. Inspection et préparation des matières premières

Avant le forgeage, les matières premières Inconel 600 sont inspectées pour confirmer la qualité du matériau, la composition chimique et la qualité de la surface. Les matériaux qualifiés sont ensuite découpés selon les dimensions de forgeage requises, laissant une surépaisseur d'usinage suffisante pour les processus ultérieurs.

2. Processus de chauffage

Avant le forgeage libre, la billette d'Inconel 600 est chauffée dans des conditions contrôlées pour obtenir une plasticité appropriée à la déformation. Le processus de chauffage doit garantir une température uniforme dans tout le matériau tout en évitant un temps de maintien excessif à des températures élevées.

Les considérations importantes lors du chauffage comprennent :

• Vitesse de chauffe maîtrisée pour réduire le stress thermique.
• Répartition uniforme de la température à l’intérieur de la billette.
• Éviter la croissance excessive des grains causée par un chauffage prolongé.

3. Forgeage et formage gratuits

Le processus de forgeage libre forme progressivement la forme de base du corps du clapet anti-retour en Inconel 600 grâce à de multiples opérations de déformation. Contrairement au matriçage, le forgeage libre utilise des outils de forgeage généraux et offre une plus grande flexibilité pour les composants volumineux ou personnalisés.

Bouleversant

Le refoulement comprime la billette dans sa direction axiale, augmentant ainsi la surface de la section transversale et améliorant la compacité du matériau. Cette opération permet de réduire le jeu interne et d'améliorer la structure forgée.

Dessiner

L'étirage modifie la longueur et la forme transversale de la billette. Un contrôle approprié de la déformation permet de créer un flux de métal continu à l’intérieur du corps de vanne forgé.

Poinçonnage et expansion des trous

Pour les corps de clapet anti-retour avec passages d'écoulement internes, des opérations de poinçonnage et d'expansion des trous peuvent être utilisées pour créer la structure interne de base tout en conservant la surépaisseur d'usinage pour le traitement final.

Ajustement final du forgeage

Après plusieurs opérations de forgeage, le corps forgé est ajusté pour atteindre la forme générale et les dimensions requises avant l'usinage.

Traitement thermique après forgeage

Après le forgeage libre, les pièces forgées des clapets anti-retour en Inconel 600 subissent généralement un traitement thermique pour améliorer la stabilité structurelle et soulager les contraintes résiduelles générées lors de la déformation.

Les principaux objectifs du traitement thermique sont les suivants :

• Améliorer l’uniformité structurelle.
• Réduire les contraintes résiduelles du forgeage.
• Améliorer la stabilité dans les conditions de service.

Le processus de traitement thermique spécifique dépend des exigences du produit, de l'état du matériau et de l'environnement d'application.

Processus d'usinage du corps de vanne forgé

Après forgeage et traitement thermique, le corps de vanne en Inconel 600 nécessite un usinage de précision pour atteindre les dimensions et les performances d'étanchéité conçues.

Les opérations d'usinage typiques comprennent :

• Usinage extérieur du corps de vanne.
• Usinage des passages d'écoulement.
• Usinage des surfaces d'étanchéité.
• Usinage des extrémités de connexion.
• Traitement dimensionnel final.

L'Inconel 600 étant considéré comme un alliage difficile à usiner, des outils de coupe appropriés et des paramètres d'usinage optimisés sont nécessaires pour maintenir l'efficacité du traitement et la qualité de la surface.

Inspection de la qualité du clapet anti-retour forgé en Inconel 600

En tant que composant de vanne sous pression, un clapet anti-retour en Inconel 600 nécessite une inspection de qualité stricte tout au long de la fabrication.

Test de composition chimique

Une analyse chimique est effectuée pour confirmer que la composition du matériau répond aux exigences des spécifications de l'alliage Inconel 600.

Contrôles non destructifs

Les méthodes courantes de contrôle non destructif comprennent :

• Tests par ultrasons (UT)
• Ressuage (PT)

Ces inspections permettent d'identifier les discontinuités internes et les défauts de surface.

Contrôle dimensionnel

Les dimensions critiques du corps de vanne forgé sont vérifiées selon les dessins techniques pour garantir un assemblage et un fonctionnement corrects.

Test de pression

Le clapet anti-retour terminé est testé sous pression pour vérifier la résistance à la pression et les performances d'étanchéité avant la livraison.

Avantages du forgeage gratuit pour la fabrication de clapets anti-retour en Inconel 600

Utilisation améliorée des matériaux

Le forgeage libre permet au matériau de s'approcher de la forme finale du corps de vanne, réduisant ainsi les surépaisseurs d'usinage inutiles et améliorant l'utilisation du matériau.

Meilleure structure interne

La déformation plastique lors du forgeage contribue à améliorer la compacité du matériau et favorise une structure interne plus continue.

Convient aux composants personnalisés et de grande taille

Le forgeage libre n'étant pas limité par des moules fixes, il offre une flexibilité pour la fabrication de corps de vannes de tailles spéciales et de composants fortement alliés.

Conclusion

La production de forge libre de clapets anti-retour en Inconel 600 implique plusieurs processus contrôlés, notamment l'inspection des matières premières, le chauffage, le forgeage, le traitement thermique, l'usinage et les tests finaux. Chaque étape influence la qualité et la fiabilité de service de la vanne finie.

Grâce à un contrôle approprié du processus de forgeage, les clapets anti-retour Inconel 600 peuvent exploiter pleinement les avantages des matériaux en alliage à base de nickel et fournir des performances stables pour les applications industrielles exigeantes, corrosives et à haute température.
